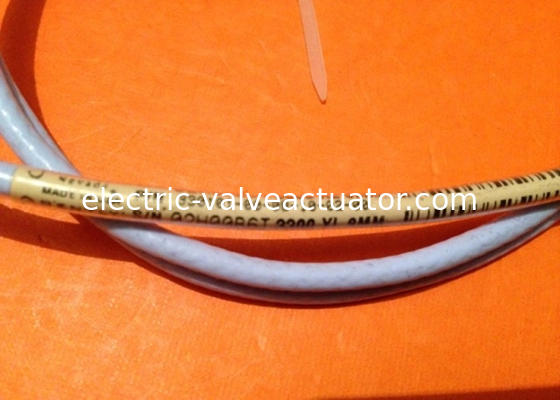

Bently Nevada Proximity PROBE 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 UNF fil Nouveau

Bently Nevada Proximity PROBE 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 UNF fil Nouveau

Informations relatives à la commande des sondes

3300 XL sondes de proximité de 8 mm:

3301013300 XL 8 mm sonde, 3/8-24 UNF fil, sans blindage2

330102Probe 3300 XL 8 mm, fil 3/8-24 UNF, avec blindage2

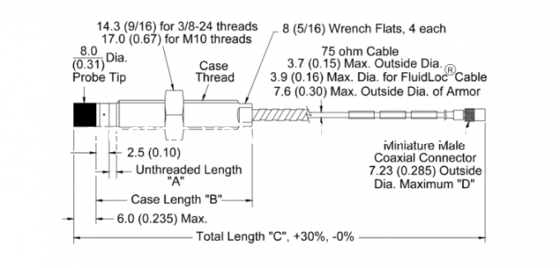

Le numéro de la partie AXX-BXX-CXX-DXX-EXX

A:Option de longueur sans fil

Note:La longueur non filetée doit être inférieure d'au moins 0,8 pouce à la longueur du boîtier.

L'ordre est donné par incréments de 0,1 en longueur: longueur maximale sans fil: 8.8 en longueur minimale sans fil: 0.0 en Exemple: 0 4= 0.4 en

B:Option de longueur totale de la boîte

Commande en incréments de 0,1 en configurations de longueur de filetage:Longueur maximale du boîtier:9.6 en longueur minimale du boîtier: 0,8 en Exemple: 2 4 = 2,4 en

C:Option de longueur totale

050.5 mètres ((1.6 pieds)
101.0 mètres (environ 3,3 pieds)
151.5 mètres ((4.9 pieds)
202.0 mètres (6,6 pieds)
303.0 mètres (9,8 pieds)
505.0 mètres (16,4 pieds)
909.0 mètres (29,5 pieds)

Nom de l'organisme:

L'option de longueur de 3 mètres n'est disponible que sur les sondes 330101 et est conçue pour une utilisation avec le capteur Proximitor de 9 mètres.

Les sondes de 5 mètres sont conçues pour être utilisées uniquement avec le capteur de proximité de 5 mètres.

D:Option de type de connecteur et de câble

01Connecteur coaxial ClickLoc miniature avec protecteur, câble standard.
02Connecteur coaxiale ClickLoc miniature, câble standard.
11Connecteur coaxial ClickLoc miniature avec protecteur de connecteur, câble FluidLoc.
12Connecteur coaxial ClickLoc miniature, câble FluidLoc.

E:Option d'approbation par l'agence

00Pas nécessaire
05L'approbation est accordée par la Commission.

Définition

Sondage de proximité et câble d'extension

La sonde 3300 XL et le câble d'extension reflètent également des améliorations par rapport aux conceptions précédentes.Le câble de la sonde intègre une conception brevetée CableLoc* qui fournit une force de traction de 330 N (75 lbf) pour attacher plus solidement le câble de la sonde et la pointe de la sonde.Vous pouvez également commander des sondes de 8 mm et des câbles d'extension 3300 XL avec un câble FluidLoc* en option.Cette option empêche l'huile et d'autres liquides de fuir de la machine à travers l'intérieur du câble.

Système de transducteur

Le système de transducteur de proximité 3300 est composé:

• une sonde 3300 XL de 8 mm ou 3300 de 5 mm
• un câble d'extension 3300 XL
• un capteur de proximité 3300

Le système fournit une tension de sortie directement proportionnelle à la distance entre la pointe de la sonde et la surface conductrice observée.Il est capable de mesurer à la fois statique (position) et dynamique (vibration), et est principalement utilisé pour les applications de mesure des vibrations et de la position sur les machines à film fluide, ainsi que pour les applications de mesure de la vitesse et des claviers.

Le système fournit une sortie de signal précise et stable sur une large plage de températures.Tous les systèmes de transducteurs de proximité 3300 atteignent ce niveau de performance tout en permettant une interchangeabilité complète de la sondeLe câble d'extension et le capteur de proximité ne nécessitent pas de correspondance de composants individuels ou d'étalonnage sur banc.
