GE General Electric IC693NIU004 Unité d'interface réseau Ethernet série Fanuc 90-30

GE General Electric IC693NIU004 Fanuc série 90-30 Unité d'interface réseau Ethernet

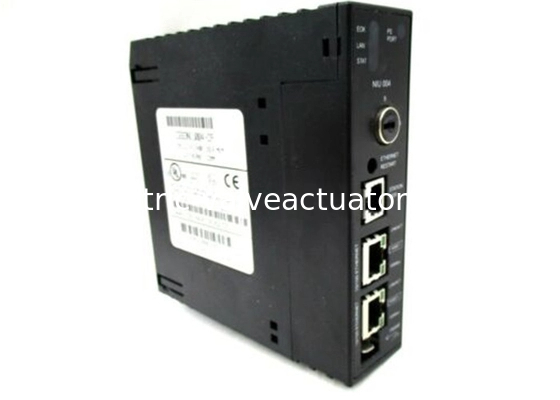

LeLes États membres doivent fournir des informations détaillées sur les mesures prises.est un GE FanucUnité d'interface réseau Ethernet série 90-30Il fonctionne comme une station de données globale Ethernet (EGD), échangeant des données d'entrée et de sortie, des données d'état et de contrôle sur le réseau.3 connecteurs de port, et un onglet de connexion au sol de bouclier. L'étiquette Mac Address peut être située à l'extérieur du module.IC693NIU004 ENUIIl est accompagné8 LEDs. Je vous en prie.LeLes ports EOK, LAN, STAT et PS indiquent le statut du module.Lequatre autres LED sont connectées aux deux ports RJ-45La LED d'alimentation n'est pas liée aux ports ethernet mais indique seulement la présence de trafic à travers les ports série de l'alimentation du module.Les LED EOK, LAN et STAT peuvent être activées/éteintes, clignotant lentement ou rapidement.Ils indiquent l'état des interfaces Ethernet, le trafic sur les ports Ethernet (LAN LED) et qu'un événement d'exception s'est produit.Chaque port RJ-45 est livré avec 2 LED comme vous le trouverez sur un PC portage RJ-45. Celui étiqueté LINK/ACT s'allume lorsque le lien est physiquement présent et clignote lorsque le trafic est détecté sur ce port.L'autre indicateur étiqueté 100Mbps s'allume pour indiquer que la connexion est de 100Mbps

Détails rapides

Autres produits supérieurs

Le bouton de redémarrage Ethernet a 2 fonctions: effectuer le test LED et redémarrer.Cela inclut toute communication avec d'autres dispositifs connectés à l'interrupteur intégré.. Lorsque le bouton de redémarrage Ethernet est appuyé, les 7 LED s'allument simultanément. Il faut s'assurer que les LED s'éteignent et s'allument. L'interface effectue alors un redémarrage.Le logiciel de diagnostic de puissance est exécuté et le logiciel de l'interface est redémarré à l'état opérationnel.

Le port RS-232, 6 broches, RJ-11 est destiné à connecter un terminal ou un émulateur de terminal pour accéder au logiciel de gestion de la station sur l'interface ethernet.La fonction Station Manager est utilisée pour tester et dépanner les communications Ethernet.émulateur ou chargeur de logiciels vers l'éthernet.L'utilisateur peut trouver 2 ports Ethernet RJ-45 sur le NIU.Chaque port détecte automatiquement le débit de données (10 Mbps ou 100 Mbps), le demi-ou le plein duplex et l'arrangement de câblage: direct ou croisé.Les câbles utilisés pour se connecter à l'ENUI peuvent être protégés ou non protégés, directe ou croisée.Il convient de noter que les deux ports ethernet ne doivent pas être connectés au même appareil, car cela entraînera une duplication des paquets.Avant d'utiliser la NIU Ethernet sur le réseau, elle doit être configurée en utilisant leLe logiciel de développement logique CIMPLICITY Machine Edition.Il est utilisé pour:

• Attribution d'une adresse IP à l'ENUI
• Définition du masque de sous-réseau, de la passerelle par défaut et de l'adresse du serveur de noms
• Configuration de la messagerie d'échange global de données Ethernet entre l'ENIU et les contrôleurs

Installation de la NIU Ethernet dans la plaque de base du processeur

• Assurez-vous que la prise de courant de la plaque de base est éteinte.
• Alignez le module avec la fente 1 et le connecteur. Inclinez le module vers le haut afin que le crochet arrière supérieur du module engage la fente sur la plaque de base.
• Faites basculer le module jusqu'à ce que les connecteurs s'accrochent et que le levier de verrouillage situé au bas du module se mette en place, engageant l'encoche de la plaque de base.
• Veuillez vérifier que le module est bien installé.
• Connectez un ou les deux ports Ethernet de l'interface Ethernet au réseau.
