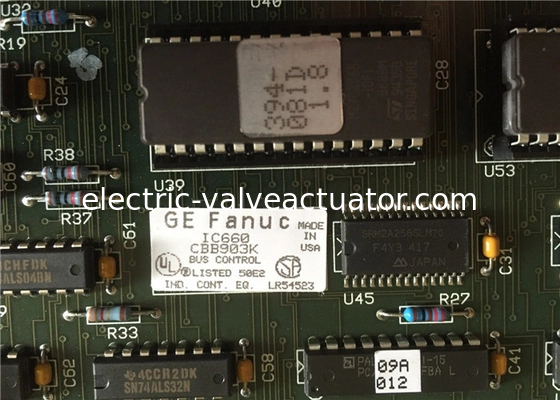

Contrôleur d'autobus d'entrée-sortie de Series Six de contrôleur de logique de PLC d'IC660CBB903K GE FANUC

Les modules de commande BUS de la série GE Fanuc IC660CBB90xx sont une interface requise entre un PLC de la série Six Plus et les blocs d'E/S Genius lorsqu'ils sont inclus dans le système d'E/S des PLC.Le module contrôleur de bus peut être placé dans n'importe quelle fente d'E/S du processeur ou dans un rack d'E/S de grande capacité situé dans une station de processeur ou une station d'E/S locale jusqu'à 2000 pieds (600 mètres) du processeur. Plusieurs contrôleurs de bus peuvent être placés dans un rack. Puisque chaque contrôleur de bus consomme 20 unités de charge, jusqu'à 5 modules peuvent être placés dans un rack de processeur, ou 10 modules dans un rack d'E/S de grande capacité.

Un contrôleur de bus peut être placé dans un rack d'E/S dans une station d'E/S à distance si le temps d'analyse du processeur est supérieur à 10 ms.les commandes de fenêtre ne sont pas prises en chargeChaque contrôleur de bus peut interfacer jusqu'à 30 blocs d'E/S Genius au processeur de la série Six Plus par des communications en paire torsadée jusqu'à 2000 pieds (600 mètres).La seule limite au nombre de contrôleurs de bus dans un système PLC est la capacité I/O du processeur de la série Six PlusChaque contrôleur de bus, comme tout module d'E/S, a accès à toutes les références d'E/S de sa chaîne d'E/S.

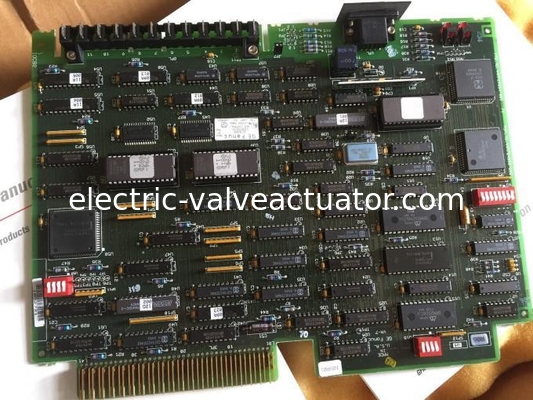

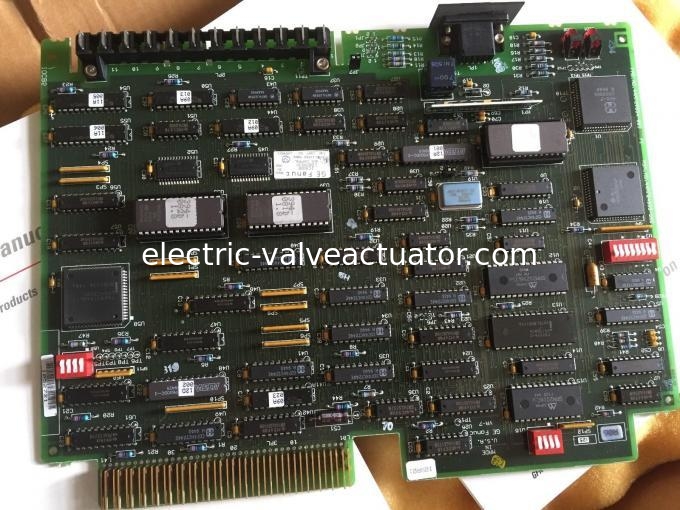

Un interrupteur DIP à 4 segments situé sur le module est utilisé pour permettre la sélection de canaux pour l'adressage d'E/S étendu.Si l'adressage normal (non élargi) est utilisé ou si la sélection du canal est effectuée via des modules d'émetteur E/S, aucun réglage d'interrupteur n'est nécessaire.

Le bus d'entrée/sortie Genius doit être terminé au contrôleur de bus par son impédance caractéristique.Trois sauteurs (JPI, JP2 et JP3) sur le module sont utilisés pour sélectionner l'une des valeurs énumérées, ou pour sélectionner aucune impédance.

Famille de produits: IC660CBB903G, IC660CBB903H, IC660CBB903K, IC660CBB903, IC660CBB902, IC600CBB902G, IC600 CBB902G, IC600-CBB902G, IC600CBB902H, IC600 CBB902H, IC600-CBB902H Genius I/O, série six
