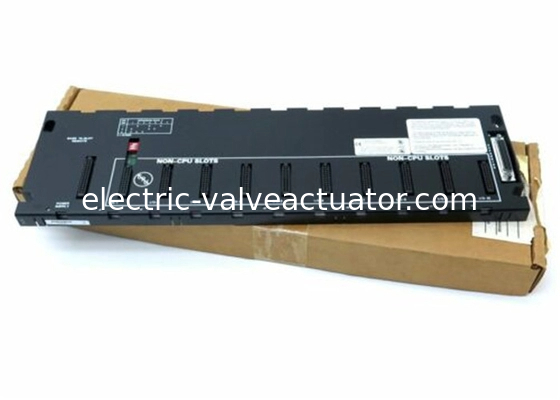

GE FANUC IC693CHS393F ENHANCED 10-SLOT REMOTE BASE EXPANSION EMI une année de garantie

GE FANUC IC693CHS393F EXTENSION DE BASE À DISTANCE À 10 EMPLACEMENTS EMI garantie d'un an

DÉTAILS RAPIDES

1. Marque :GE
2. Modèle :IC693CHS393FLieu d'origine : USA
3. AUTRES PRODUITS SUPÉRIEURSMoteur Yasakawa, Driver SG-

Moteur Mitsubishi HC-,HA-

IC697CPU782A

Tout d'abord, dans tout système qui utilise des plaques de base distantes,la quantité totale de câble reliant toutes les plaques de base doit être inférieure à 700 pieds. De plus, une plaque de base distante ne peut pas être une unité autonome. Au lieu de cela, elle doit être connectée à un système qui possède un CPU. Ce CPU peut se trouver dans un automate programmable (PLC) ou dans un PC. Cependant, le PC doit être équipé d'une carte d'interface pour ordinateur personnel.La plaque de base distante possède une isolation intégrée.Ceci se situe entre l'alimentation logique +5 volts utilisée par les modules d'E/S qui résident dans la plaque de base distante et l'alimentation du circuit d'interface, qui est associée à l'interface d'extension de bus d'E/S.

Les conditions de mise à la terre déséquilibrées peuvent entraîner des problèmes, il est donc important d'avoir une isolation pour contrer ces problèmes.Le type de CPU dans un système déterminera le nombre de plaques de base distantes qui peuvent être utilisées. Le maximum est de 4 pour les CPU 331, 340 et 341. Pour tous les CPU numérotés 350 et plus, le nombre maximum qui peut être utilisé est de 7.Il existe quelques modules d'options intelligents qui ne sont pas pris en charge par un fond de panier distant - PCM, CMM, ADC et BEM330. Pour utiliser ces modules, l'utilisateur doit les monter dans une plaque de base CPU. Tous les autres modules d'E/S et modules d'options peuvent être montés dans n'importe quel type de plaque de base.





Semblables aux plaques de base d'extension, les plaques de base distantes utilisent les mêmes types d'alimentations et prennent en charge les mêmes modules d'E/S et modules d'options. Elles ont également la même taille physique.À l'extrémité droite de chaque plaque de base distante se trouve un connecteur d'extension femelle de type D à 25 broches. Ceci permet la connexion à d'autres plaques de base. Chaque plaque de base distante possède également un commutateur DIP de sélection du numéro de rack.Tag :automatisation industrielle utilisant des automates programmables
