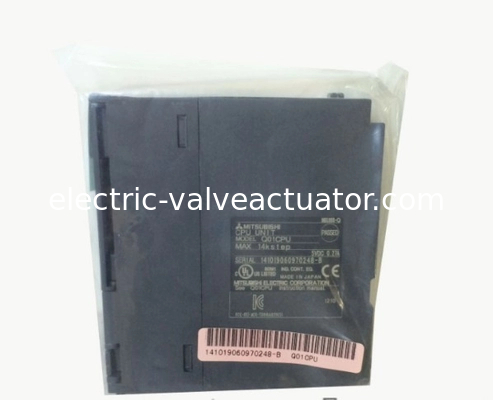

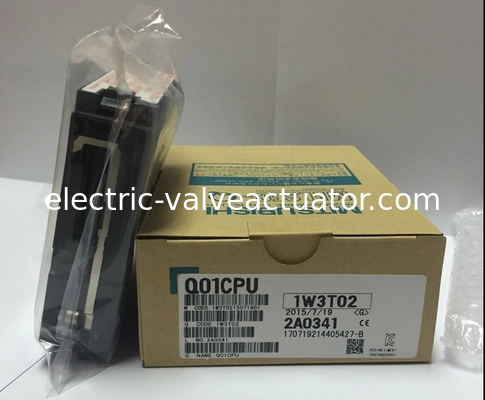

Contrôleur logique programmable MITSUBISHI Q01CPU MELSEC-Q PLC Capacité de programmation de 56 kB

Name: Contrôleur logique programmable MITSUBISHI Q01CPU MELSEC-Q PLC Capacité de programmation de 56 kB
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: Mitsubishi
Price: 210.00 USD
Availability: InStock

Nom De Marque:	Mitsubishi
Numéro De Modèle:	Mitsubishi
Quantité De Produit:	1
Prix:	Négociable
Conditions De Paiement:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	In Stock

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

Japan

Certification:

Packaging Details:

New Original Box

Supply Ability:

In Stock

Description du produit

Description détaillée du produit

Catégorie :	Contrôleur logique programmable	Modèle :	Q01CPU
Marque :	Mitsubishi	Pays d'origine :	Japon
Type :	Module distant	Série :	MELSEC-Q
Capacité du programme :	56 Ko	Tension :	5 V CC
Point fort :	contrôleurs plc ethernet , automatisation industrielle utilisant plc

Contrôleur logique programmable MITSUBISHI Q01CPU MELSEC-Q PLC 56 Ko de capacité de programme

Spécifications

Attribut	Valeur
Pour une utilisation avec	Série MELSEC Q
Nombre d'E/S	2048
Série du fabricant	MELSEC Q
Type d'entrée	Analogique, Numérique
Catégorie de tension	5 V CC
Type de sortie	Analogique, Numérique
Type de port de communication	RS232C
Capacité du programme	56 Ko
Interface de programmation	Ordinateur, Panneau de commande
Température de fonctionnement minimale	0 °C
Sauvegarde par batterie	Oui
Type de montage	Rail DIN
Mémoire	94 Ko
Profondeur	98 mm
Dimensions	89,3 x 27,4 x 98 mm
Température de fonctionnement maximale	+55 °C
Longueur	89,3 mm
Entrées/sorties maximales	8192
Nombre de ports de communication	1
Largeur	27,4 mm

Fonctionnalités du système MELSEC Q

Modules CPU

Le système MELSEC Q offre une large gamme de modules CPU :

• Modèle de base QCPU

– Q00JCPU

– Q00CPU

– Q01CPU

• Modèle haute performance QCPU

– Q02CPU

– Q02HCPU

– Q06HCPU

– Q12HCPU

– Q25HCPU

• Modèle universel QCPU

– Q00UJCPU

– Q00UCPU

– Q01UCPU

– Q02UCPU

– Q03UDCPU

– Q03UDECPU

– Q04UDHCPU

– Q04UDEHCPU

– Q06UDHCPU

– Q06UDEHCPU

– Q10UDHCPU

– Q10UDEHCPU

– Q13UDHCPU

– Q13UDEHCPU

– Q20UDHCPU

– Q20UDEHCPU

– Q26UDHCPU

– Q26UDEHCPU

• CPU de processus

– Q02PHCPU

– Q06PHCPU

– Q12PHCPU

– Q25PHCPU

• CPU redondant

– Q12PRHCPU

– Q25PRHCPU

Unités de base

Les Q00JCPU et Q00UJCPU incluent l'alimentation, le CPU et l'unité de base principale avec cinq emplacements.

Tous les autres CPU doivent être montés sur une unité de base principale. De plus, une ou deux alimentations

peuvent être montées et jusqu'à douze modules.

Des unités de base d'extension peuvent être connectées à l'unité de base principale via un câble de bus. Les unités de base d'extension sont disponibles avec ou sans emplacements pour une alimentation séparée et avec des emplacements pour un maximum de douze modules.

Les Q00JCPU et Q00UJCPU peuvent adresser au maximum 16 modules sur une unité de base principale et deux

unités de base d'extension.

Les modules CPU Q00CPU, Q01CPU, Q00UCPU, Q01UCPU et Q02UCPU sont extensibles avec jusqu'à quatre unités de base d'extension et un total de 24 modules (36 modules avec Q02UCPU).

À l'exception des Q12PRHCPU et Q25PRHCPU, tous les autres types de CPU peuvent être étendus avec sept unités de base d'extension avec un maximum de 64 emplacements au total. La distance maximale entre l'unité de base principale et la dernière unité de base d'extension est de 13,2 m, de sorte que les unités de base peuvent être montées à l'intérieur de l'armoire avec une certaine distance entre elles.

Connexion d'unités de base d'extension à un système PLC redondant

Il n'est pas possible de connecter une unité de base d'extension à une unité de base principale avec un CPU redondant jusqu'au numéro de série 09012... L'extension peut être effectuée par une station d'E/S distante via le réseau MELSECNET/H.

Il est possible de connecter une unité de base principale avec un Q12PRHCPU ou Q25PRHCPU redondant à partir du numéro de série 09012... jusqu'à un maximum de sept unités de base d'extension avec un total de 63 modules.

La première unité de base d'extension doit être de type Q65WRB, la deuxième à la septième unité peut être de type Q68RB.

Jusqu'à 8192 entrées et sorties

Les types de CPU Q02(H) à Q25H, les CPU de modèle universel à partir de Q03UD(E)CPU, tous les CPU de processus et les CPU redondants peuvent adresser jusqu'à 4096 entrées/sorties directement sur l'unité de base. Avec les E/S distantes, ces CPU peuvent adresser jusqu'à 8192 points d'E/S.

Un Q02UCPU peut adresser jusqu'à 2048 entrées/sorties directement et jusqu'à 8192 E/S au total.

Les Q00JCPU et Q00UJCPU adressent 256 points d'E/S directement. Les Q00CPU, Q00UCPU, Q01CPU ou Q01UCPU adressent 1024 points d'E/S. Avec ces types de CPU, le nombre est étendu à 2048 points et à 8192 points avec les CPU PLC de modèle universel par E/S distantes.

Traitement de programme à grande vitesse

Les types de CPU avec un « H » supplémentaire (comme Q12HCPU, Q25HCPU ou Q12PHCPU) effectuent un traitement plus rapide du programme. Le temps de fonctionnement de l'instruction LD (load) par le Q02CPU est de 79 ns. La même instruction est effectuée en 34 ns par le CPU de type H.

Un CPU PLC de modèle universel augmente en outre la vitesse de traitement. Le temps de fonctionnement de l'instruction LD susmentionnée ne prend que 20 ns avec le Q03UDCPU et seulement 9,5 ns avec les modules CPU à partir de Q04UDCPU.

Avec le nouveau système MELSEC

Les unités de base Q avec mémoire et processeur intégrés, le transfert de données vers les modules d'E/S, les modules de fonctions intelligentes et les modules réseau est beaucoup plus rapide par rapport aux unités de base précédentes. L'accès du Q02HCPU à un module de fonction intelligent est de 20 µs par mot, soit 7 fois plus rapide qu'avec le Q2ASHCPU. Le cycle d'actualisation du réseau MELSECNET/10 est environ 4,3 fois plus rapide par rapport au Q02HCPU et ne nécessite que 4,6 ms pour 8 kwords.
