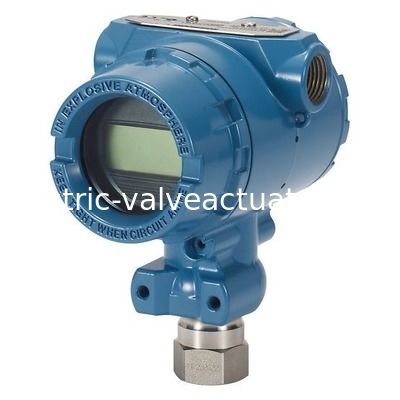

Transmetteur de pression absolue et relative Rosemount™ 2088, alliage SST 316L, C-276, NSF, NACE®, emplacement dangereux

RosemountTM 2088 Transmetteur de pression gauge et absolue 316L SST, alliage C-276 NSF, NACE®, emplacement dangereux

Modèle 2088 Faible puissance

Les procédures actuelles d'installation, de configuration et d'entretien de l'émetteur à faible consommation Smart modèle 2088 sont identiques à celles de l'émetteur Smart modèle 2088 avec une puissance de sortie de 4 à 20 mA,voir le manuel 00809-0100-4690.

Le schéma de câblage actuel et les séquences de touches rapides du modèle 275 HART pour l'option de faible consommation du modèle 2088 sont indiqués ci-dessous.

Montez le transmetteur.

Les poids approximatifs de chaque émetteur sont les suivants:

¢ Rosemount 2088 2,44 livres (1,11 kg)

Je ne peux pas vous dire ce que je veux.

Rosemount 2090P 2,96 lb (1,34 kg) Il est très bon.

Dans de nombreux cas, sa taille compacte et son poids léger permettent de l'installer directement sur l'appareil concerné sans avoir besoin d'un support de montage supplémentaire.monté directement sur un mur, panneau, ou tuyau de deux pouces en utilisant le support de montage en option

Dégagement du boîtier électronique

Montez l'émetteur de manière à ce que le côté du terminal soit accessible. Un espace libre de 0,75 pouce (19 mm) est requis pour retirer le couvercle. Utilisez une prise de conduit dans l'ouverture du conduit inutilisée.Trois pouces de dégagement est nécessaire pour le retrait du couvercle si un compteur est installé.

Sceaux environnementaux pour logements

Le ruban adhésif ou la colle à fil d'étanchéité (PTFE) sur les fils mâles du conduit sont nécessaires pour assurer un joint étanche à l'eau et à la poussière et répondent aux exigences de NEMA® Type 4X, IP66 et IP68.Consulter l'usine si d'autres niveaux de protection contre l'ingestion sont requis.

Pour les fils M20, installer les prises de conduits jusqu'à ce que le fil soit complètement engagé ou jusqu'à ce que la résistance mécanique soit atteinte.

Paramètres de montage

Les émetteurs Rosemount 2088, 2090F ou 2090P peuvent être montés sur panneau ou sur tuyau via un support de montage optionnel (code optionnel B4).Voir la figure 3-1 à la page 32 et pour les informations sur les dimensions et la configuration de montage.

Configuration de la sécurité des émetteurs

Il y a quatre méthodes de sécurité avec les émetteurs Rosemount 2088, 2090F et 2090P.

¢ Commutateur de sécurité

Le verrouillage HART®

Le mot de passe de la LOI
