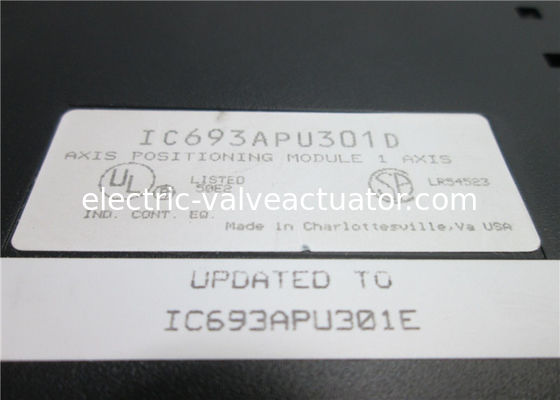

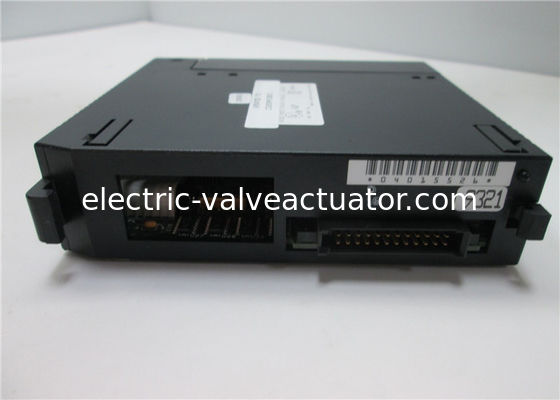

GE 10V Sortie Analogique IC693APU301 / MODULE DE POSITION D'AXE 1 AXE Série 90-30

GE Sortie analogique 10V IC693APU301 / MODULE DE POSITION AXE AXIS 1 AXE Série 90-30

DÉTAILS RAPIDES

AUTRES PRODUITS SUPÉRIEURS

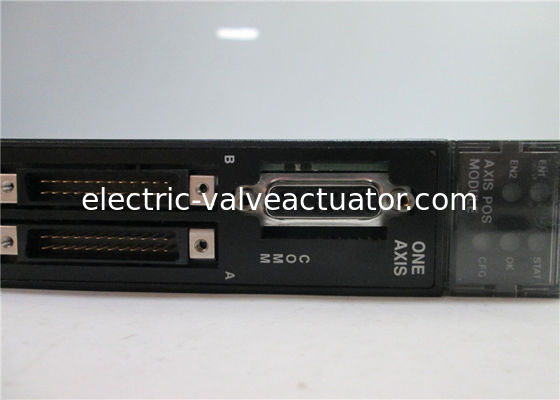

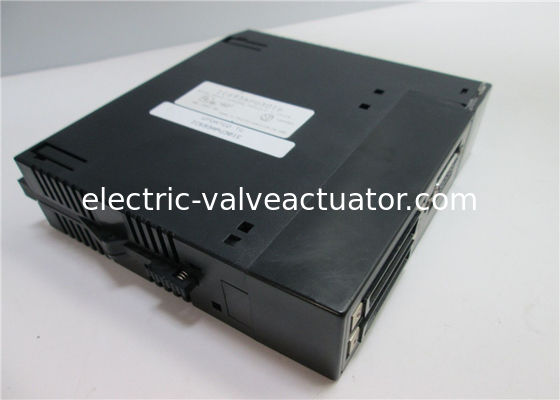

La face avant (panneau avant) de l'APM comporte deux connecteurs haute densité à 24 broches pour les connexions servo. Le connecteur étiqueté A contient les connexions pour l'axe 1. Le connecteur B, pour un APM à 1 axe, contient des connexions à usage général. Le connecteur B, pour un APM à 2 axes, comporte des connexions pour l'axe 2 ainsi que des connexions à usage général. Pour faciliter le câblage vers l'entraînement et la machine, chaque connecteur haute densité est généralement connecté par un câble court à un bornier.

Ces câbles se composent d'un connecteur d'E/S à 24 broches, d'un câble et d'un connecteur de bornier de type D à 25 broches. (Les câbles sont documentés au chapitre 10.) Les câbles disponibles sont : „ IC693CBL311 (10 pieds/3 mètres) „ IC693CBL319 (3 pieds/1 mètre) „ IC693CBL317 (10 pieds/3 mètres) avec une tresse de blindage externe de 8 ” „ C693CBL320 (3 pieds/1 mètre) avec une tresse de blindage externe de 8 ” Pour la fabrication de câbles de longueur personnalisée, le connecteur de câble d'E/S à 24 broches est disponible en trois kits différents (réceptacle à œillet à souder, réceptacle à fil à sertir et réceptacle IDC (ruban)). Le bornier est Weidmuller RD25 910648 ou équivalent (doit être compatible avec le câble d'E/S IC693CBL311/319/317/320 - voir le chapitre 10 pour plus de détails).

Consultez les manuels suivants pour obtenir des informations détaillées sur les modules APM Power Mate : „ GFK-0840 Motion Mate APM pour le mode standard du PLC de la série 90-30 Manuel de l'utilisateur „ GFK-0781 Motion Mate APM pour le mode suiveur du PLC de la série 90-30 Manuel de l'utilisateur „ GFK-0664 Manuel du programmeur APM du PLC de la série 90
