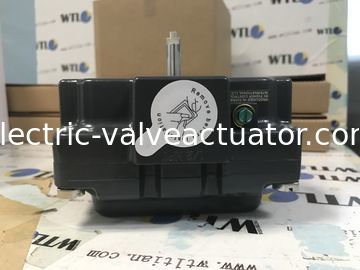

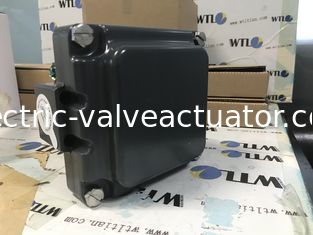

TVH-E20GNPM TOPWORX Moniteur de soupape Emerson en aluminium anodisé ou en acier inoxydable 316

TVH-E20GNPM TOPWORX Emerson en aluminium anodisé dur ou en acier inoxydable 316


Modèle TVH,
Base et couvercle en acier inoxydable Bus/Capteur (2) P&F NJ2-V3-N
Classification de zone Classe 1, Div. 1, Groupes A,B,C&D ; Classe II, Div. 1, Groupes E,F&G ; IP67, 4, 4X ; Ex ia IIC T4
Affichage visuel 90° Vert Ouvert / Rouge Fermé
Arbre NAMUR, acier inoxydable 304
Entrées de conduit (2) 1/2” NPT
Joints toriques Silicone Plage de température -20°C à 40°C
Installation sur actionneur

Orientations, Normal et Inversé

L'action normale est à fond dans le sens des aiguilles d'une montre lorsque la vanne de process est fermée et dans le sens inverse des aiguilles d'une montre lorsque la vanne de process est ouverte. L'action inverse est à fond dans le sens des aiguilles d'une montre lorsque la vanne de process est ouverte et dans le sens inverse des aiguilles d'une montre lorsque la vanne de process est fermée.

Les ensembles de dômes indicateurs à 90° sont conçus pour s'adapter à n'importe quelle configuration de montage et peuvent être ajustés jusqu'à 9° hors axe si nécessaire. Les ensembles de dômes indicateurs à 45° ne peuvent s'adapter qu'aux applications à action normale qui sont montées parallèlement ±9°. Consultez votre distributeur local ou votre représentant d'usine pour les applications à action inverse à 45° ou montées perpendiculairement.

L'image de gauche montre une unité TopWorx™ montée parallèlement à la vanne de process en position fermée. La flèche verte en haut indique le sens de déplacement « normal » pour ouvrir la vanne. Il s'agit de l'orientation standard et, sauf indication contraire, votre unité sera réglée en usine pour fonctionner de cette manière.

L'image de droite montre un TopWorx™ monté perpendiculairement à la vanne de process en position fermée. La flèche verte en haut indique le sens de déplacement « normal » pour ouvrir la vanne.


Montage

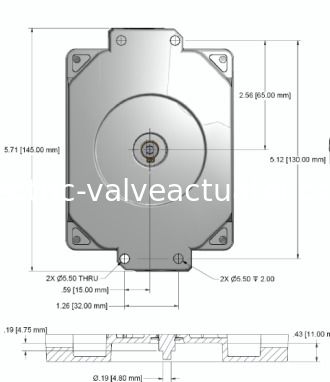

TopWorx™ propose de nombreux kits de supports de montage, rotatifs et linéaires, disponibles pour répondre à votre application spécifique. Consultez votre distributeur local ou votre représentant d'usine pour obtenir des informations sur les commandes. L'illustration ci-dessous montre un montage NAMUR direct sur une vanne quart de tour. Reportez-vous à la documentation de votre kit de montage pour des instructions de montage spécifiques.

Stockage

Jusqu'à ce que le conduit, les couvercles de conduit et toutes les connexions de port de vanne à tiroir applicables soient correctement installés, l'unité TopWorx™ ne prendra pas en charge son indice IP/NEMA car l'unité est livrée avec des couvercles temporaires. Assurez-vous qu'il est stocké dans un environnement sec avec une plage d'humidité relative comprise entre 10 % et 95 % et une température comprise entre -40 ºF (-40 ºC) et 160 ºF (71 ºC). Une fois correctement installé, la plage de température indiquée sur la plaque signalétique remplacera cette plage de température de stockage.
