Contrôleur de processeur AB 1747-L532, SLC5/03, Modulaire, 16 Ko, DH+, RS232, Montage sur châssis

À propos du 1747-L532 :

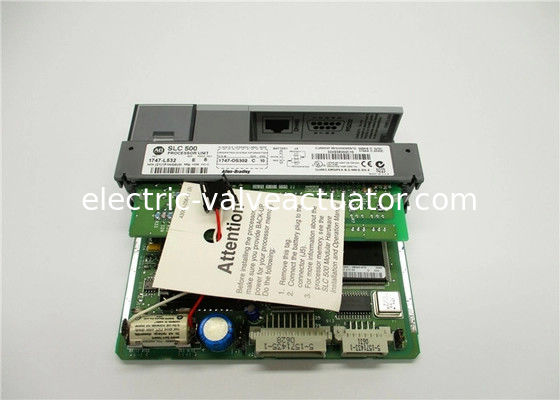

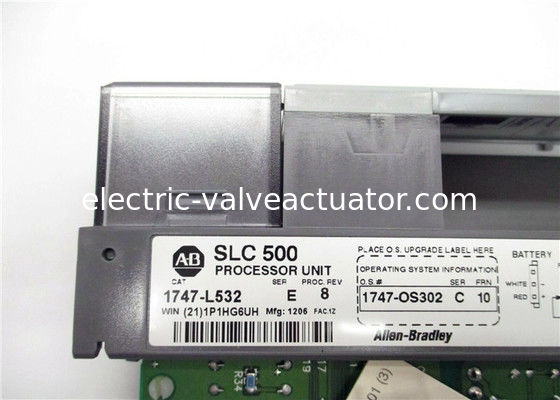

L'AB 1747-L532 est un processeur SLC 5/03 qui fait partie du système SLC 500. Il s'agit d'un processeur petit, simple et de poche avec un large éventail d'applications telles que le contrôle de petits processus, la manutention et le contrôle CVC. Il contient un jeu d'instructions avancé basé sur un processeur PLC-5. Il peut être autonome ou distribué dans un système pour les applications SCADA. Le processeur 1747-L532 dispose d'une mémoire utilisateur totale de 16 000 mots avec 12 000 mots pour les données/programmes et 4 000 mots pour les données seules. Il dispose de jusqu'à 4096 entrées, 4096 sorties et 480 E/S analogiques locales. Il a un temps de balayage du programme par mot-clé de 1 milliseconde. Le 1747-L532 a un courant de fond de panier de 500 mA à 5 Volts DC et de 175 mA à 24 Volts DC. Il a un maximum de 2 châssis d'E/S locales avec un maximum de 30 emplacements d'E/S de module dans un châssis d'E/S local.

Pour la communication, il utilise les ports DH-485 et RS-232 qui peuvent être configurés pour la connexion à un convertisseur 1761-NET-AIC. Pour la programmation, le 1747-L532 prend en charge le logiciel RSLogix 500. Il dispose d'une mémoire RAM standard avec batterie de secours et d'une mémoire de sauvegarde Flash. Avec ce processeur, le module de scanner d'E/S distant et le module de scanner DeviceNet peuvent être installés pour configurer les E/S via une liaison distante universelle ou un réseau DeviceNet. Le processeur 1747-L532 fournit un temps d'exécution d'instruction de bit de 0,44 milliseconde et 10 fois le système global que ses concurrents. Il possède diverses capacités supplémentaires telles que la programmation en ligne, les mises à niveau de la mémoire flash, les calculs en virgule flottante, une horloge en temps réel intégrée, un commutateur à clé et un calendrier. Le 1747-L532 est destiné à être utilisé dans des environnements industriels propres et secs avec une température de fonctionnement de 0 à 60 degrés Celsius et un choc de fonctionnement de 30G.

Spécifications techniques :
