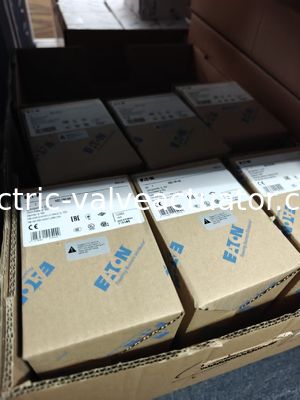

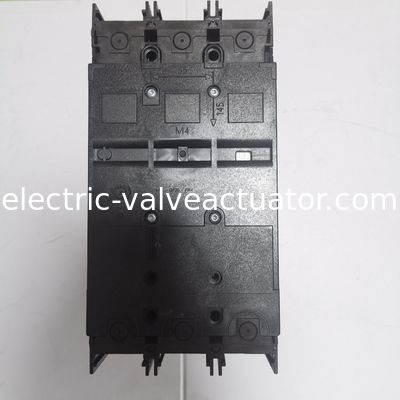

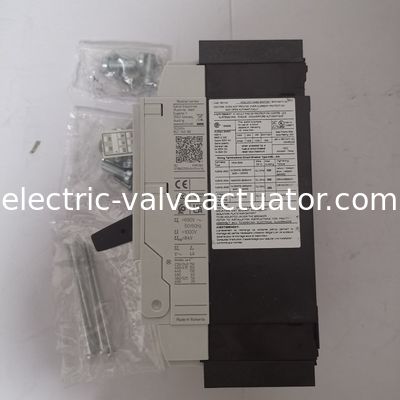

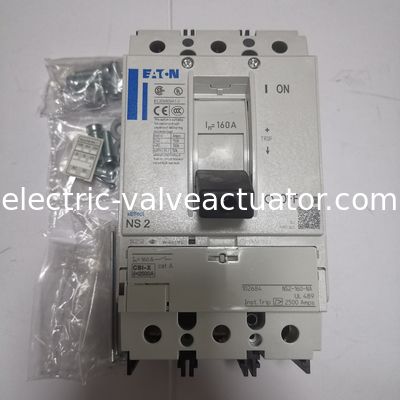

Eaton cas moulé disjoncteur accessoire commutateur commutateur d'isolation, commutateur cas moulé NS2-160-NA

Eaton cas moulé disjoncteur accessoire commutateur commutateur d'isolation, commutateur cas moulé NS2-160-NA

Nom De Marque: Eaton
Numéro De Modèle: NS2-160-NA
Quantité De Produit: 1
Prix: Negotiations
Informations détaillées
Lieu d'origine:
Produit d'origine
Voltage nominal:
240 volts
Classification de propriété intellectuelle:
Résistance à la corrosion
Notation actuelle:
160A
Classe de tension:
690 volts
Tension assignée d'isolement:
1000 volts en courant alternatif
Nombre de Polonais:
3 Polonais
Détails d'emballage:
Boîte neuve d'origine
Mettre en évidence:

Accessoire pour disjoncteur moulé

,

Accessoire pour disjoncteur moulé Eaton

Description du produit

Nom du produit

Eaton cas moulé disjoncteur accessoire commutateur d'isolation

Modèle

Le nombre d'équipements utilisés est le suivant:

Qualité

100% tout neuf et original

Période de garantie

 12 mois

Numéro de catalogue

102684

Code type

Le nombre d'équipements utilisés est le suivant:

Nom de l'entreprise

4015081025442

Longueur/profondeur du produit

142 mm

Hauteur du produit

185 mm

Largeur du produit

105 mm

Poids du produit

2.404 kg

Conformités

Conforme à la directive RoHS

Certifications

Pour les appareils électroniques
CSA (fichier n° 22086)
Certifié CSA
Les produits de base
Spécialement conçus pour l'Amérique du Nord
Les produits de base ne sont pas soumis à la réglementation de l'État membre.
L'autorité compétente:
CSA (numéro de classe 4652-06)
UL (numéro de contrôle de la catégorie WJAZ)
UL (numéro de dossier E148671)
Marquage CE
IEC
Liste UL

Catalogue mondial

102684

Caractéristiques du produit

Nombre d'ampères

160 A

Nombre de tensions

690 V - 690 V

Type de cadre du disjoncteur

N2

Caractéristiques

Unité de protection
Le moteur est facultatif

10.10 Hausse de température

Le constructeur du panneau est responsable du calcul de la hausse de température.

10.11 Classification de court-circuit

Les spécifications relatives aux appareils de commutation doivent être respectées.

10.12 Compatibilité électromagnétique

Les spécifications relatives aux appareils de commutation doivent être respectées.

10.13 Fonction mécanique

Le dispositif est conforme aux prescriptions, pour autant que les informations figurant dans la notice d'utilisation (IL) soient respectées.

10.2.2 Résistance à la corrosion

Répond aux exigences de la norme de produit.

10.2.3.1 Vérification de la stabilité thermique des enceintes

Répond aux exigences de la norme de produit.

10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale

Répond aux exigences de la norme de produit.

10.2.3.3 Résistance du mat. à la chaleur/au feu anormales par des effets électriques internes

Répond aux exigences de la norme de produit.

10.2.4 Résistance aux rayons ultraviolets (UV)

Répond aux exigences de la norme du produit

10.2.5 Levé

Ne s'applique pas, car il faut évaluer l'ensemble du dispositif de commutation.

10.2.6 Effets mécaniques

Ne s'applique pas, car il faut évaluer l'ensemble du dispositif de commutation.

10.2.7 Inscriptions

Répond aux exigences de la norme de produit.

10.3 Niveau de protection des ensembles

Ne s'applique pas, car il faut évaluer l'ensemble du dispositif de commutation.

10.4 Placements ouverts et distances de rampage

Répond aux exigences de la norme de produit.

10.5 Protection contre les chocs électriques

Ne s'applique pas, car il faut évaluer l'ensemble du dispositif de commutation.

10.6 Incorporation de dispositifs et de composants de commutation

Ne s'applique pas, car il faut évaluer l'ensemble du dispositif de commutation.

10.7 Circuits et connexions électriques internes

C'est la responsabilité du constructeur.

10.8 Connexions pour conducteurs externes

C'est la responsabilité du constructeur.

10.9.2 Puissance électrique à fréquence de puissance

C'est la responsabilité du constructeur.

10.9.3 Résister à la tension d'impulsion

C'est la responsabilité du constructeur.

10.9.4 Épreuves des boîtiers en matériau isolant

C'est la responsabilité du constructeur.

Niveau de pollution

3

Méthode de montage

Fixé
Montage du rail DIN (rail de chapeau supérieur) facultatif
Dispositif intégré technique intégrée fixe

Dissipation thermique de l'équipement, dépendante du courant

24.35 W

Température de fonctionnement ambiante - max.

70 °C

Température de fonctionnement ambiante - min

-25 °C

Température ambiante de stockage - max.

70 °C

Température ambiante de stockage - min

-40 °C

Courant nominal (Iu)

250 A

Résumé
Les spécifications
Ressources
102684
Numéro de série STBN2250404054414
La série Eaton Moeller NZM - disjoncteur à boîtier moulé.
Caractéristiques générales
Nom du produit
Commutateur de boîtier moulé de la série Eaton Moeller NZM
Numéro de catalogue
102684
Code type
Le nombre d'équipements utilisés est le suivant:
Nom de l'entreprise
4015081025442
Longueur/profondeur du produit
142 mm
Hauteur du produit
185 mm
Largeur du produit
105 mm
Poids du produit
2.404 kg
Conformités
Conforme à la directive RoHS
Certifications
Pour les appareils électroniques
CSA (fichier n° 22086)
Certifié CSA
Les produits de base
Spécialement conçus pour l'Amérique du Nord
Les produits de base ne sont pas soumis à la réglementation de l'État membre.
L'autorité compétente:
CSA (numéro de classe 4652-06)
UL (numéro de contrôle de la catégorie WJAZ)
UL (numéro de dossier E148671)
Marquage CE
IEC
Liste UL
Catalogue mondial
102684
Caractéristiques du produit
Nombre d'ampères
160 A
Nombre de tensions
690 V - 690 V
Type de cadre du disjoncteur
N2
Caractéristiques
Unité de protection
Le moteur est facultatif
10.10 Hausse de température
Le constructeur du panneau est responsable du calcul de la hausse de température.
10.11 Classification de court-circuit
Les spécifications relatives aux appareils de commutation doivent être respectées.
10.12 Compatibilité électromagnétique
Les spécifications relatives aux appareils de commutation doivent être respectées.
10.13 Fonction mécanique
Le dispositif est conforme aux prescriptions, pour autant que les informations figurant dans la notice d'utilisation (IL) soient respectées.
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme de produit.
10.2.3.1 Vérification de la stabilité thermique des enceintes
Répond aux exigences de la norme de produit.
10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Répond aux exigences de la norme de produit.
10.2.3.3 Résistance du mat. à la chaleur/au feu anormales par des effets électriques internes
Répond aux exigences de la norme de produit.
10.2.4 Résistance aux rayons ultraviolets (UV)
Répond aux exigences de la norme de produit.
10.2.5 Levé
Ne s'applique pas, car il faut évaluer l'ensemble du dispositif de commutation.
10.2.6 Effets mécaniques
Ne s'applique pas, car il faut évaluer l'ensemble du dispositif de commutation.
10.2.7 Inscriptions
Répond aux exigences de la norme de produit.
10.3 Niveau de protection des ensembles
Ne s'applique pas, car il faut évaluer l'ensemble du dispositif de commutation.
10.4 Placements ouverts et distances de rampage
Répond aux exigences de la norme de produit.
10.5 Protection contre les chocs électriques
Ne s'applique pas, car il faut évaluer l'ensemble du dispositif de commutation.
10.6 Incorporation de dispositifs et de composants de commutation
Ne s'applique pas, car il faut évaluer l'ensemble du dispositif de commutation.
10.7 Circuits et connexions électriques internes
C'est la responsabilité du constructeur.
10.8 Connexions pour conducteurs externes
C'est la responsabilité du constructeur.
10.9.2 Puissance électrique à fréquence de puissance
C'est la responsabilité du constructeur.
10.9.3 Résister à la tension d'impulsion
C'est la responsabilité du constructeur.
10.9.4 Épreuves des boîtiers en matériau isolant
C'est la responsabilité du constructeur.
Niveau de pollution
3
Méthode de montage
Fixé
Montage du rail DIN (rail de chapeau supérieur) facultatif
Dispositif intégré technique intégrée fixe
Dissipation thermique de l'équipement, dépendante du courant
24.35 W
Température de fonctionnement ambiante - max.
70 °C
Température de fonctionnement ambiante - min
-25 °C
Température ambiante de stockage - max.
70 °C
Température ambiante de stockage - min
-40 °C
Courant nominal (Iu)
250 A
Le courant nominal (Iu) (UL 489 csa 22.2 n° 5.1)
250 A
Nombre de points de contact auxiliaires (point de contact de remplacement)
0
Nombre de points de contact auxiliaires (normalement fermés)
0
Nombre de points de contact auxiliaires (les points de contact normalement ouverts)
0
Commutation des positions
Je, +, 0
Niveau de protection
Dans la zone des dispositifs HMI: IP20 (type de protection de base)
Résistance à la corrosion
Direction de l'approvisionnement entrant
Selon les besoins
Type de raccordement électrique du circuit principal
Connexion à vis
Durée de vie mécanique
20000 opérations
Catégorie de surtension
III. Les États membres
Degré de protection (IP), face avant
IP66 (avec poignée tournante d'accouplement de porte)
IP40 (avec entourage isolant)
Degré de protection (terminations)
IP00 (terminations, isolant de phase et borne de bande)
IP10 (terminale du tunnel)
Nombre de poteaux
À trois pôles
Capacité du terminal (bande de cuivre)
Min. 2 segments de 16 mm x 0,8 mm à la connexion arrière (percé)
Max. 10 segments de 16 mm x 0,8 mm à la borne de la boîte
Max. 10 segments de 24 mm x 0,8 mm à la connexion arrière (percé)
Max. 8 segments de 15,5 mm x 0,8 mm (2x) au niveau de la boîte terminale
Min. 2 segments de 9 mm x 0,8 mm à la borne de la boîte
NA: maximum 10 segments de 16 mm x 0,8 mm à la connexion arrière (percé)
NA: au moins 2 segments de 16 mm x 0,8 mm à la connexion arrière (percé)
Durée de vie, électrique
10000 opérations à 415 V AC-1
7500 opérations à 690 V AC-1
10000 opérations à 400 V AC-1
6500 opérations à 400 V AC-3
5000 opérations à 690 V AC-3
6500 opérations à 415 V AC-3
Les fonctions
Déconnecteurs/interrupteurs principaux
Le type
Disjoncteur de commutateur
Caractéristiques particulières
IEC/EN 60947-2: disjoncteurs sans surcourant (CBI-X) ayant des caractéristiques d'interrupteur principal et des caractéristiques d'isolation conformes à la norme IEC/EN 60204.
Courant nominal = courant nominal ininterrompu: 160 A
Application du projet
Circuits de branche, circuits d'apport
Position de connexion pour le circuit principal
Côté avant
Courant de fonctionnement nominal pour la dissipation de chaleur spécifiée (In)
160 A
Perte de puissance
24.3 W
Temps total de rupture du court-circuit
> 10 ms
Réglage sans retard de dégagement de court-circuit - max.
2500 A
Réglage sans retard de dégagement de court-circuit - min
2500 A
Capacité du terminal (barre de roulement en cuivre)
NA: min. 16 mm x 5 mm directement sur le raccordement arrière de l'interrupteur
Max. 24 mm x 8 mm directement à la connexion arrière du commutateur
M8 à la connexion de vis arrière
Min. 16 mm x 5 mm directement à la connexion arrière du commutateur
NA: M8 à la connexion de vis arrière
NA: max. 20 mm x 5 mm directement à la connexion arrière du commutateur
Capacité du terminal (conducteur/cable solide en cuivre)
6 mm2 - 16 mm2 (2x) à la borne de la boîte
NA: 6 AWG (1x) au terminal du tunnel
10 mm2 - 16 mm2 (1x) à la borne de la boîte
4 mm2 - 16 mm2 (2x) directement à la connexion arrière du commutateur
10 mm2 - 16 mm2 (1x) directement à la connexion arrière du commutateur
16 mm2 (1x) à l'extrémité du tunnel
NA: 12 - 6 AWG (1x) au terminal de la boîte
NA: 12 - 6 AWG (1x) directement à la connexion arrière du commutateur
Capacité du terminal (conducteur/câble en aluminium)
10 mm2 - 16 mm2 (2x) directement à la connexion arrière du commutateur
10 mm2 - 16 mm2 (1x) directement à la connexion arrière du commutateur
16 mm2 (1x) à l'extrémité du tunnel
Capacité du terminal (conducteur/câble à brins de cuivre)
6 mm2 - 25 mm2 (2x) à la borne de la boîte
25 mm2 - 185 mm2 (1x) directement à la connexion arrière du commutateur
10 mm2 - 70 mm2 (1x) à la borne de la boîte
25 mm2 - 185 mm2 (1x) à l'extrémité du tunnel à un trou
NA: 4 - 350 AWG/kcmil (1x) à la borne de la boîte
NA: 4 - 350 AWG/kcmil (1x) au terminal de tunnel à un trou
25 mm2 - 70 mm2 (2x) directement à la connexion arrière du commutateur
Capacité du terminal (conducteur/câble en aluminium)
25 mm2 - 185 mm2 (1x) à l'extrémité du tunnel à un trou
25 mm2 - 35 mm2 (2x) directement à la connexion arrière du commutateur
25 mm2 - 35 mm2 (1x) directement à la connexion arrière du commutateur
Type de poignée
Levier de balancement
Réglage du courant de retard court (Isd) - max.
0 A
Réglage du courant de retard court (Isd) - min
0 A
Réglage du courant instantané (II) - max.
2500 A
Réglage du courant instantané (II) - min
2500 A
Nombre d'opérations par heure - max
120
Réglage du courant de surcharge (Ir) - max.
0 A
Réglage du courant de surcharge (Ir) - min
0 A
Capacité nominale de rupture de court-circuit Ics (CEI/EN 60947) à 230 V, 50/60 Hz
150 kA
Capacité nominale de rupture de court-circuit Ics (CEI/EN 60947) à 400/415 V, 50/60 Hz
150 kA
Capacité nominale de rupture de court-circuit Ics (CEI/EN 60947) à 440 V, 50/60 Hz
130 kA
Capacité nominale de rupture de court-circuit Ics (CEI/EN 60947) à 525 V, 50/60 Hz
37.5 kA
Capacité nominale de rupture de court-circuit Ics (CEI/EN 60947) à 690 V, 50/60 Hz
5 kA
Capacité nominale de production de court-circuit Icm à 400/415 V, 50/60 Hz
330 kA
Capacité nominale de production de court-circuit Icm à 440 V, 50/60 Hz
286 kA
Capacité nominale de production de court-circuit Icm à 525 V, 50/60 Hz
105 kA

Capacité nominale de production de court-circuit Icm à 690 V, 50/60 Hz

53 kA

Les terminaux standard

Terminale de vis

Terminals facultatifs

Terminal de la boîte, connexion à l'arrière, terminal du tunnel

Voltage de fonctionnement nominal Ue (UL) - max

600 Y / 347 V

Capacité nominale de production de court-circuit Icm à 240 V, 50/60 Hz

330 kA

Voltage de résistance à l'impulsion nominale (Uimp) aux contacts auxiliaires

6 000 V

Voltage de résistance à l'impulsion nominale (Uimp) aux contacts principaux

8 000 V

Voltage d'isolation nominale (Ui)

1000 V courant alternatif

Nom du produit

伊顿 plastique 断路器 annexe séparer

型号

Le nombre d'équipements utilisés est le suivant:

质量

100% du produitTout neuf

Période de conservation

12mois
