Description du produit:

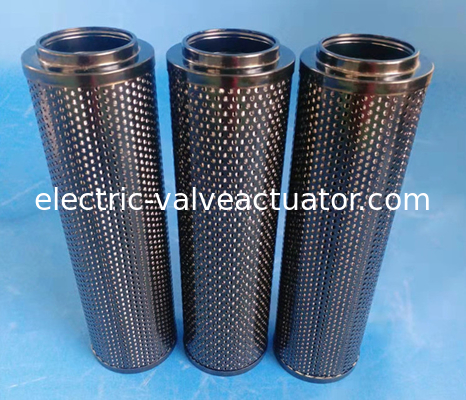

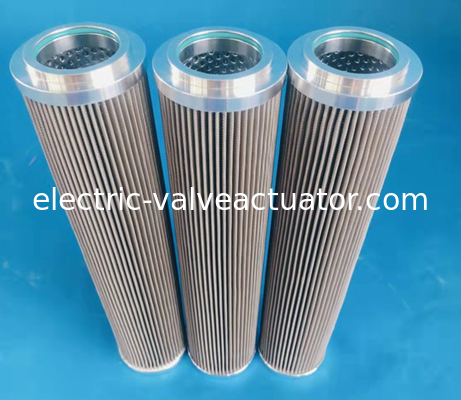

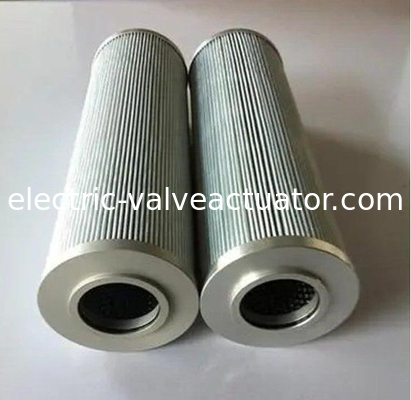

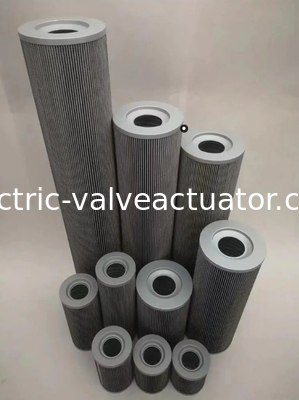

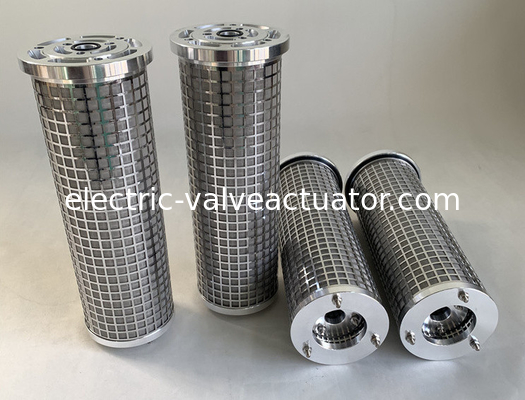

L'élément de filtre de retour d'huile HBX-250 × 10 est un élément de filtre à huile installé dans la plaque de filtres de tuyauterie sous pression ZU, QU, WU et autres.Il est utilisé pour filtrer les impuretés mécaniques mélangées à l'huile hydraulique et à la gomme, de l'asphalte, des résidus de carbone, etc. générés par les changements chimiques de l'huile hydraulique elle-même, assurant ainsi le fonctionnement normal du système hydraulique.L'élément de filtre à huile hydraulique HBX-40 × 40 est constitué de matériaux de filtration tels que des fibres de verre et des mailles métalliques, qui présentent les avantages d'une haute précision de filtration, d'une forte capacité de débit d'huile, d'une faible perte de pression initiale et d'une grande absorption des polluants.Sa précision de filtration est calibrée avec une précision de filtration absolue, et le rapport de filtration est de β 3, 5, 10, 20> 200, l'efficacité de filtration est supérieure ou égale à 99,5%, conformément aux normes ISO.
Caractéristiques:
Norme d'inspection pour le filtre à huile de retour HBX-250 × 10Je vous en prie.
Épreuve 1: ISO2941 ·· Vérification des performances anti-rupture des cartouches de filtre
Épreuve 2: ISO2942 ·· Détermination de l'intégrité structurelle des cartouches de filtre
Troisième essai: ISO 2943 ·· Détermination de la compatibilité entre les matériaux d'élément de filtre et les liquides
Épreuve 4: méthode d'essai de charge finale ISO3723 pour les cartouches de filtre
Épreuve 5: ISO3724 ·· Détermination des caractéristiques de fatigue des cartouches de filtre
Épreuve 6: ISO3968 ·· Détermination des caractéristiques du débit sous pression différentielle des cartouches de filtre
Épreuve 7: ISO4572 ·· Détermination des caractéristiques de filtration par la méthode des passages multiples
TZX2-63 élément de filtre HDX-10 * 10 élément de filtre à huile FBX-250X20 élément de filtre à huile de retour
Paramètres techniques:
Précision: 1-3um 3-5 um 5-12 um 20-25 um
Matériau: papier filtre en fibre de verre-BN réseau tissé en acier inoxydable-W papier filtre en pâte à bois-P réseau sintré en acier inoxydable-V
Matériau d'étanchéité: anneau en caoutchouc fluoré Z en caoutchouc D-nitrile
Pression de travail (MAX): 0,6 à 42 MPa
Médium de travail: huile hydraulique générale, huile hydraulique phosphate, émulsion, éthylène glycol d'eau
Température de fonctionnement: -30 °C à +110 °C
(1) Rigidité axiale: l'élément filtrant ne doit pas se déformer ou être endommagé lorsqu'il est soumis à des charges axiales, conformément aux documents de processus industriels.
(2) Rigidité d'aplatissement: l'élément filtrant ne doit pas se déformer ou être endommagé lorsqu'il est soumis à la chute de pression extrême spécifiée dans les documents de processus industriels.
(3) Caractéristiques du débit de chute de pression: la courbe caractéristique du débit de chute de pression de l'élément filtre doit être normalisée dans les documents de processus industriels.
Applications:
1. métallurgie: utilisée pour le filtrage des systèmes hydrauliques des laminoirs et des machines de coulée continue, ainsi que pour le filtrage de divers équipements de lubrification.
2- pétrochimique: séparation et valorisation des produits et produits intermédiaires dans les procédés de raffinage et de production chimique, purification des liquides, purification des bandes magnétiques, disques optiques,et films photographiques dans la fabrication, et la filtration des particules d'eau d'injection de champs pétrolifères et de gaz naturel.
3- Textile: purification et filtration uniforme de la fonte de polyester pendant le processus de dessin, filtration protectrice du compresseur d'air et élimination de l'huile et de l'eau du gaz comprimé.
4- électronique et pharmaceutique: filtration pré-traitement de l'eau par osmose inverse et de l'eau désionisée, filtration pré-traitement du détergent et du glucose.
5- l'énergie thermique et nucléaire: purification de l'huile dans les systèmes de lubrification, les systèmes de régulation de vitesse, les systèmes de régulation de contournement des turbines à gaz et des chaudières, la purification des pompes à eau d'alimentation, les ventilateurs,et systèmes d'élimination des poussières.
6- diverses opérations de levage et de manutention: des machines de construction telles que le levage et le chargement aux véhicules spéciaux de lutte contre les incendies, à l'entretien et à la manutention, à la cargaison des navires et aux grues d'ancrage,équipements de hauts fourneaux et de sidérurgie, serrures de navires, dispositifs d'ouverture et de fermeture de portes de navires, poteaux de fruits et scènes dans les théâtres, divers convoyeurs automatiques, etc.
7. divers dispositifs de fonctionnement nécessitant une force, tels que les presses hydrauliques, les matériels métalliques à moulage sous pression, les équipements de formage, de laminage, de laminage, d'étirement et de cisaillement,machines de moulage par injection en plastique, extrudeuses en plastique et autres machines chimiques, tracteurs, moissonneuses et autres machines agricoles et forestières utilisées pour l'exploitation forestière et minière, équipements d'excavation pour tunnels, mines et terrain,équipement de direction pour divers navires, etc.
8- haute réactivité et contrôle de haute précision: dispositifs de suivi et de conduite de l'artillerie, stabilisation des tourelles, élimination de l'oscillation des navires, contrôle de l'attitude des avions et des missiles,systèmes de positionnement de haute précision pour machines d'usinage, conduite et contrôle des robots industriels, contrôle de l'épaisseur du pressage des feuilles métalliques et de la découpe du cuir, contrôle de la vitesse des générateurs des centrales électriques,tables de vibration à haute performance et machines d'essai, simulateurs de mouvement à grande échelle et installations de divertissement, etc.
9- Opération et contrôle automatiques de combinaisons de plusieurs programmes de travail: machines-outils combinées, lignes automatiques de traitement mécanique, etc.
10. lieux de travail spéciaux: équipement de travail dans des environnements spéciaux tels que les environnements souterrains, sous-marins et résistants aux explosions
