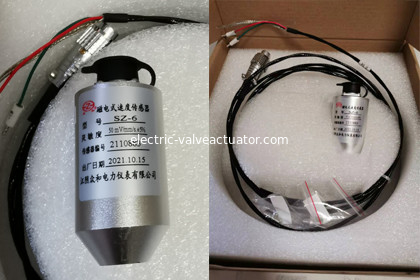

Capteur de vitesse magnéto-électrique de vibration de série de la SZ SZ-6 SZ-6A SZ-6G Zhonghe

Caractéristiques du système :

Le capteur de vitesse magnéto-électrique de série de la SZ est un capteur à inertie. Il emploie le principe magnéto-électrique d'induction pour transformer le signal de vibration en signal de tension, qui est proportionnel à la valeur de vitesse de vibration. Il peut être employé pour mesurer la vibration de soutenir le piédestal, l'enveloppe ou la structure (vibration absolue relativement à l'espace d'inertie). Il est directement installé en dehors de la machine et commode pour l'entretien d'utiliser-et.

Caractéristiques fonctionnelles principales :

◎Le signal de sortie est proportionnel à la vitesse de vibration, qui peut prendre en considération les champs de mesure de vibration d'à haute fréquence, de fréquence moyenne et de basse fréquence.

◎Les capteurs de série de la SZ ont une impédance plus à faible rendement et un meilleur rapport signal/bruit. Il n'y a aucune condition spéciale pour des prises et des câbles de sortie, il est commode employer que.

◎La conception de capteur décommande les éléments mobiles avec le frottement, ainsi elle a la bonne flexibilité et peut mesurer la petite vibration (0.01mm).

◎Le capteur a certaine capacité anti-latérale de vibration (pas davantage que valeur de crête 10g).

◎Il peut être employé pour mesurer la vibration de soutenir le piédestal, l'enveloppe ou la structure (vibration absolue relativement à l'espace d'inertie). Il est directement installé en dehors de la machine et commode pour l'entretien d'utiliser-et.

Paramètres techniques

1. Le signal de sortie est proportionnel à la vitesse de vibration, qui peut prendre en considération les champs de mesure de vibration d'à haute fréquence, de fréquence moyenne et de basse fréquence.

2. Les capteurs de série de la SZ ont une impédance plus à faible rendement et un meilleur rapport signal/bruit. Il n'y a aucune condition spéciale pour des prises et des câbles de sortie, il est commode employer que.

3. Dans la conception du capteur, l'élément mobile avec le frottement est éliminé, ainsi il a la bonne flexibilité et peut mesurer la petite vibration (0,01 millimètres).

4. Le capteur a certaine capacité anti-latérale de vibration (pas davantage que valeur de crête 10g).

5. Il peut être employé pour mesurer la vibration de soutenir le piédestal ou de l'enfermer ou de structure (relativement à la vibration de l'espace d'inertie). Il est directement installé en dehors de la machine, qui est extrêmement commode pour l'entretien d'utiliser-et.

6. La coquille adopte le procédé de soudure laser de la coquille d'acier inoxydable, et le niveau de protection peut atteindre IP65.

Sensibilité

La SZ – le 2h30 mV/mm/s, erreur est le ± 5% ;

La SZ – le 6h50 mV/mm/s, erreur est le ± 5% ;

SZ-4V et SZ-4H : 28.5mV/mm/s, avec une erreur du ± 5% ;

SZ-6G : sensibilité facultative (défaut : 50mV/mm/s, erreur : ± 5%) ;

Conditions d'essai : (℃ de ℃± 5 de la température 20, mesuré à 80 hertz, vitesse 10 mm/s)

■Limite d'amplitude : μ 2000 de ≤ M (de crête à crête) ;

■Réponse en fr3quence : SZ-2, SZ-6, SZ-6G : (10~500) hertz ; SZ-4V, SZ-4H : (4~1000) hertz ;

■Grande accélération : 10g ;

■Direction de mesure : SZ-2 (vertical ou horizontal), SZ-6 (vertical ou horizontal), SZ-6G SZ-4V (vertical ou horizontal) (type vertical), SZ-4H (type horizontal)

■Température ambiante fonctionnante : (- ℃ de 30~120) ;

■Hygrométrie : Rhésus du ≤ 95% (non condensation) ;

■Environnement de travail : il n'y a champ magnétique pas fort et gaz et liquide corrosifs autour.

■Dimensions hors-tout : × 76 (millimètre) de Φ vingt-huit ;

■Poids : au sujet de 200g.

■Méthode d'installation : Le capteur de vitesse magnéto-électrique de série de la SZ emploie un M10 au trou central au fond de la fixation de vis du × 1 de capteur.
