Aperçu Produits Valve de centrale

L'eau de soupape à vanne d'acier de fonte de canalisation de DS/Z64H scellée par la bride et la soudure

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	OEM
Numéro de modèle:	DS/Z64H

Conditions de paiement et expédition:

Quantité de commande min:	1 jeu
Détails d'emballage:	BOÎTE EN BOIS
Délai de livraison:	Dans 15days
Conditions de paiement:	T/T.
Capacité d'approvisionnement:	5000 / Mois

Contact

Description de produit détaillée

Surligner:

CLAPET porte

valves de centrale électrique

L'eau de soupape à vanne d'acier de fonte de canalisation de DS/Z64H scellée par la bride et la soudure

Caractéristiques et utilisations en chef de strucure

la chambre 1.The de l'emballage du capot de la valve est d'une structure eau-scellée, qui, quand l'eau de 0.6-1MPa

la pression entre dans le mouthpiec, peut faire le système d'isolement à partir de l'air pour assurer le système avec

un bon proofness de fuite

les séries de 2.Model S/Z emploient la double-direction à double portail sealings.being élastique flesible et

jeûnent pour s'ouvrir et se fermer, sesling fiable

3.Simple, structur capable de contrat et de reaso, faciles à réviser et longue durée

4.When à employer comme dispositif d'open&close sur des canalisations, elle doit être dans plein-ouvert ou plein-fermé

énoncez et unallowed pour être employé pour l'ajustement d'écoulement

manières 5.Two de la connexion : par la bride et la soudure, deux manières motrices : manuellement et électriquement

6.Suitable à agir en tant que dispositif ouvert et étroit pour les canalisations avec le milieu de fonctionnement de l'eau,

vapeur, marchandises d'huile et gaz non-corrosif, particulièrement pour le système de condensation de vide du

tufbine de vapeur dans des palnts de puissance de vapeur

Propriété et spécifications en chef
Pression nominale de PN (MPA)	Pression nominale de PN (MPA)
(MPA) Essai de force de Shell	1,0	1,6	2,5	4,0	6,4	10,0
(MPA) Essai de phoque	1,5	2,4	3,8	6,0	9,6	15,0
(MPA) Essai arrière de phoque	1,1	1,8	2,8	4,4	7,0	11,0
Essai de Fuite-proofness	1,1	1,8	2,8	4,4	7,0	11,0
Applicable
Classification de Produect	Remperature fonctionnant de ℃			Milieu approprié
(C) Acier au carbone	≤425			Water.steam. marchandises d'huile. gaz non-corrosif
(I) Acier allié	≤540			Water.steam. marchandises d'huile. gaz non-corrosif
Matériel pour les pièces principales
Type de produit	Nom de partie
Type de produit	Body.bonnet. joug	tige	Disque de porte de Walge visage de joint	Seatring visage de joint	Joug écrou	Emballage
(C) Acier au carbone	WCB	1Cr13 ou 2Cr13	Acier de Cr13 Sainless ou alliage de carbure	Acier inoxydable	Bronze d'Al	Graphite flexible
(I) Acier allié	WCB Cr5Mol	20Cr1Mo1VA	alliage basé sur Co	Alliage de carbure	Bronze d'Al	Graphite flexible

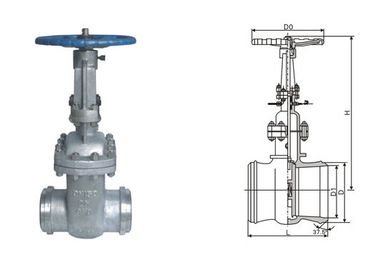

Dimensions et poids principaux

DS/Z64H- 16C, 25
Diamètre nominal de DN (millimètre)	L	α	H	Faites	PN1.6 (MPA)			PN2.5 (MPA)
Diamètre nominal de DN (millimètre)	L	α	H	Faites	D	D1	(kilogramme) Poids	D	D1	(kilogramme) Poids
50	250	37°30 ′	334	250	58	50	19	64	49	23
65	270	37°30 ′	439	250	75	65	32	82	67	35
80	280	37°30 ′	495	300	91	79	34	95	77	37
100	300	37°30 ′	575	350	110	97	44	117	101	49
125	325	37°30 ′	587	350	136	121	75	144	126	78
150	350	37°30 ′	607	350	163	146	82	172	158	105
200	400	37°30 ′	740	400	223	202	158	223	202	160
250	450	37°30 ′	863	400	278	254	184	278	254	188
300	500	37°30 ′	990	400	330	305	245	330	305	249
350	550	37°30 ′	1137	500	382	352	492	382	352	497
400	600	37°30 ′	1523	500	432	399	588	432	399	592
450	650	37°30 ′	1618	600	485	451	683	485	451	688
500	700	37°30 ′	1657	600	535	501	846	535	499	853
600	800	37°30 ′	1746	700	636	601	1013	636	599	1020
Annotation : La valve de PN 1.6(16) est laiss soit employée comme PN 1.0(10).

Dimensions et poids principaux

Diamètre nominal	L	D	α	PN4.0 (MPA)				PN6.4 (MPA)				PN10.0 (MPA)
Diamètre nominal	L	D	α	D1	H	D0	(kilogramme) Poids	D1	H	D0	(kilogramme) Poids	D1	H	D0	(kilogramme) Poids
50	250	64	37°30 ′	49	345	300	30	50	350	300	34	49	350	300	37
65	270	83	37°30 ′	67	441	300	38	66	447	300	41	64	447	300	44
80	280	96	37°30 ′	79	495	350	42	77	499	350	45	75	499	350	47
100	300	117	37°30 ′	101	575	350	52	99	582	400	55	97	582	400	57
125	325	144	37°30 ′	126	587	400	80	129	590	400	83	125	590	400	87
150	350	172	37°30 ′	152	607	400	107	150	611	450	110	145	611	450	113
200	400	223	37°30 ′	200	740	450	164	198	745	550	169	190	747	550	172
250	450	278	37°30 ′	252	863	550	191	246	867	650	195	236	869	650	198
300	500	330	37°30 ′	302	1008	650	254	194	1008	750	260	282	1013	750	265
350	550	382	37°30 ′	350	1142	750	499	342	1148	800	504	334	1148	850	508
400	650	432	37°30 ′	397	1527	850	598	387	1531	900	604	377	1533	950	610

Dimensions et poids principaux

S/Z44H-40 S/Z944H-40

Diamètre nominal	L	D	D1	D2	D6	f	b	F2	z-d	Manuall			Electriecally
Diamètre nominal	L	D	D1	D2	D6	f	b	F2	z-d	H	D0	(kilogramme) Poids	H	Dispositif électrique	(kilogramme) Poids
50	250	160	125	100	88	3	20	4	4-18	330	300	27	620	DZW10	55
65	270	180	145	120	110	3	22	4	8-18	435	300	38	714	DZW10	65
80	280	195	160	135	121	3	22	4	8-18	491	350	42	765	DZW15	70
100	300	230	190	160	150	3	24	4,5	8-23	573	350	57	840	DZW20I	86
125	325	270	220	188	176	3	28	4,5	8-25	582	400	91	852	DZW20I	120
150	350	300	250	218	204	3	30	4,5	8-25	605	400	110	875	DZW30	138
200	400	375	320	282	260	3	38	4,5	12-30	739	450	169	1015	DZW30	200
250	450	445	385	345	313	3	42	4,5	12-34	862	550	207	1225	DZW4	298
300	500	510	450	408	364	4	46	4,5	16-34	990	650	266	1371	DZW60	383
350	550	570	510	465	422	4	52	5	16-34	1139	750	513	1507	DZW90I	601
400	600	655	585	535	474	4	58	5	16-41	1523	850	627	1912	DZW120	866

Dimensions et poids principaux

Diamètre nominal de DN (millimètre)	L	D	D1	D2	D6	f	b	F2	z-d	Manuall			Électriquement
Diamètre nominal de DN (millimètre)	L	D	D1	D2	D6	f	b	F2	z-d	H	Faites	(kilogramme) Poids	H	dispositif électrique	(kilogramme) Poids
DS/Z40H-64 DS/Z940H-64
50	250	175	135	105	88	3	26	4	4-23	237	300	30	622	DZW10	58
65	280	200	160	130	110	3	28	4	8-23	441	300	41	714	DZW15	69
80	310	210	170	140	121	3	30	4	8-23	496	350	45	765	DZW20I	73
100	350	250	200	168	150	3	32	4,5	8-25	578	400	62	840	DZW20I	90
125	400	295	240	202	176	3	36	4,5	8-30	588	400	97	852	DZW30	124
150	450	340	280	240	204	3	38	4,5	8-34	610	450	115	875	DZW30	142
200	550	405	345	300	260	3	44	4,5	12-34	744	550	172	1195	DZW45	270
250	650	470	400	352	313	3	48	4,5	16-41	867	650	211	1225	DZW60	317
300	750	530	460	412	364	4	54	4,5	16-41	996	750	271	1393	DZW90O	399
350	850	595	525	475	422	4	60	5	16-41	1142	850	518	1507	DZW120I	647
400	950	670	585	525	474	4	66	5	16-48	1537	900	633	2075	DZW180	882
DS/Z40H-100 DS/Z940H-100
50	250	195	145	112	88	3	28	4	4-25	337	300	34	622	DZW10	62
65	280	220	170	138	110	3	32	4	8-25	441	300	46	714	DZW15	74
80	310	230	180	148	121	3	34	4	8-25	496	350	50	765	DZW20I	78
100	350	265	210	172	150	3	38	4,5	8-30	578	400	67	840	DZW30I	95
125	400	310	250	210	176	3	42	4,5	8-34	588	400	102	852	DZW30	129
150	450	350	290	250	204	3	46	4,5	12-34	610	450	121	875	DZW45	221
200	550	430	360	312	260	3	54	4,5	12-41	744	550	178	1195	DZW60	235
250	650	500	430	382	313	3	60	4,5	12-41	867	650	Produit Tag: clapet anti-retour de porte, robinet-vanne la planète, valves de centrale électrique Coordonnées Hontai Machinery and equipment (HK) Co. ltd Personne à contacter: Ms. Biona Téléphone: 86-755-82861683 Télécopieur: 86-755-83989939 Envoyez votre demande directement à nous (0 / 3000) Autres Produits OEM A42Y -64C/P/R de centrale de la température fonctionnante 300℃ de valve A42Y - 16C/P/R ont fermé la valve à ressort de centrale/soulèvent complètement le type soupape de sûreté Soupape de sûreté à ressort d'ascenseur de valve de centrale d'A47Y-64C basse avec un levier A47H-16C Spring loaded low lift safety valve with alever（A47H）suitable for equipment and piping for steam , air A41Y-64C/P/R Closed spring loaded low lift type safety valve（A41Y）suitable for working temperature 300degree C. A41H16C/P/R A41H Closed spring loaded low lift type safety valve, suitable for equipment and pipeline A28H-10 , A28H-16C , A28Y-25P/R Spring loaded full lift safety valve witha lever（A28H） Contrôleur ESP L'ordinateur de Simple-Conseil de TM-III a monté la consommation d'énergie réduite par contrôleur intégrée de dépoussiéreur électrostatique EN PARTICULIER APF7.820.077C PCB pour rechange de contrôleur de tension ESP, tension et processus actuels de signal conseil industriel d'échantillonnage de contrôleur des contrôleurs EPIC-III de puissance de fréquence à C.A. 380V EN PARTICULIER, conseil de déclencheur Circuit d'allumage de haute performance Énergie 20J, dispositif de magasin de Systerm d'allumage de haute performance d'allumage de haute énergie de Shell de fonte d'aluminium 98 Énergie anti-déflagrante douce de type courant de Rod haute mettant à feu le circuit d'allumage de haute performance d'arme à feu XDZ-1R-l/d B 600 \| 14 Longueur de câble anti-déflagrante de périphérique du système d'allumage de haute performance de Cble XDL-l B d'allumage 2, 3, 6m Pièce de rechange de conducteur de charbon Charbon de rechange Chargeur carte principale, carte CPU 9224 / CS2024 / EG24 (jury de Micro) Sonde de degré de pièce de rechange de conducteur de charbon pour le conducteur de charbon 9224/CS2024, CS19900, C19900, CS8406 Charbon chargeur de rechange CS2024 et ceinture de chargeur de charbon spécial 9424 pour type de pesage électronique Demande de soumission E-Mail \| Plan du site Site mobile Politique de confidentialité \| La Chine Bon Qualité Déclencheur électrique de valve Fournisseur. © 2012 - 2024 electric-valveactuator.com. All Rights Reserved.
