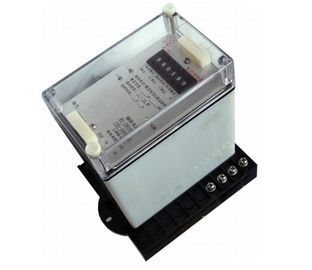

Anti-dérangez le RELAIS de protection ACTUEL de TEMPS DÉFINI de SÉRIE de la capacité JL-8D (JL-8D/5X2)
Le relais actuel de limite de defimite-temps de série de JL-8D est utilisé car la protection de relais commençant la partie comme circuit à C.A. de système d'alimentation est surchargeante ou courte, donnent un signe vigilant ou ont découpé des pièces de défaut
Introduisez la nomination
□□□□□ DE JL-8D/□ X
Shell dactylographient : 3 importants et coquille mobile de terminaux ; 4 JK-1 ; 5 CJ-1
Puissance d'Auxilary : UN C.C 110V-220VAC (d'autres par ordre)
Contacts de signal : 1 contact 2 de signal de withou avec un contact de signal
Chaîne de temps : 1 0.01s-0.99s ; 2 0.1s-9.9s
Gamme actuelle : 1 0.1A-9.9A ; 2 1A-30A (d'autres par ordre)
Code de relais de combinaison
Forme de combinaison : 2 une combinaison de relais actuel,
un relais de temps et un relais de signal
Type particulier de Jiang Ying Xinchangjiang RelayCO., Ltd
Relais actuel d'IC
Technologie-paramètres principaux :
1 gamme actuelle 0.1A-9.9A, unité 0.1A ; 1A-30A, unité 1A (d'autres par ordre)
Chaîne de temps 0.01s-0.99s, unité 0.01s ; 0.1s-9.9s, unité 0.1s (d'autres par ordre)
Puissance de 2 Auxilary : C.C 110V-220VAC (d'autres par ordre)
Rapport remis à zéro par 3 0.9~0.97
4 erreurs de modification ≤2%
Puissance 5 ﹤4W.
Capacité de contact 6
Contact de signal : 30VDC 5A ; 250VAC 5A
Contact principal : 250VAC COSФ=1.0 5A
250VDC faisant 5A
250VDC τ=5mS cassant 500W
Résistance d'isolation 8
Le relais chaque les bornes électriques sont reliés ensemble. À la pièce de metallicoutside de non-électrification
ou la coquille, sa résistance isolée est moins que 300MΩ mesuré par le tramegger avec la tension d'ouverture est 500V.
Intensité de 9 médias
Le relais chaque les bornes électriques sont reliés ensemble. Et il peut supporter un C.A. de 2000Vand 50Hz
tension (valeur virtuelle) à la coquille extérieure métallique de partor de non-électrification. Il n'y a aucune panne isolée
ou phénomène d'étincelle de rupture
10 Anti-dérangent le relais de capacité anti-dérangent est Accord avec DL478-92 (devise Tech>> de relais d'Automatique-dispositif <<Static de protection et de degré de sécurité)
