Lieu d'origine: | La Chine |
Nom de marque: | OEM |
Numéro de modèle: | JCM-DO |
Quantité de commande min: | 1 jeu |
---|---|
Détails d'emballage: | Emballage de boîte en bois |
Délai de livraison: | 15 jours après la signature du contrat |
Conditions de paiement: | T/T. |
Capacité d'approvisionnement: | 1000sets |
Surligner: | appareils de mesure électroniques,mesure de rotation de vitesse |
---|
Principe de fonctionnement
La sonde de courant de Foucault de CWY-DO se compose d'un prode et d'une partie avant, il y a une bobine dans le prode, whitch peut former un haut-grequebcy circuit d'oscillation ainsi qu'un circuit d'oscillation de n dans l'avant de la cloison. En fonctionnant, une sonde de courant de Foucault produit d'un courant de Foucault sur la surface de matel qui doit être mesurée, car la distance entre le prode et la surface de matel change, le champ magnrtic sur la surface de matel produite par le courant edddy changement de causea de l'impédance du circuit d'oscillation qui est constitué par le prode et la partie avant, ainsi le changement de la distance entre le prode et la surface de matel, peut être détecté en mesurant l'impédance de la bobine de prode.
Paramètres techniques

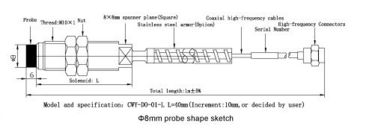

diamètre de prode (millimètres) |
Φ8mm | Φ11mm | Φ18mm | Φ25mm |
Gamme linéaire (millimètre) | 2 | 4 | 8 | 10 |
Sensibilité (V/mm) | 8 | 4 | 1,5 | 0,8 |
Erreur linéaire (%) |
± 1% de ≤ | ± 1% de ≤ | ± 1% de ≤ | ± 1% de ≤ |
Fil d'installation (millimètres) | M10×1mm | M14×1.5mm | M25×2.5mm | M30×2mm |
La température de Prode (℃) | -30℃~120℃ | |||
Tenperature de câble d'expansion (℃) | -30℃~120℃ | |||
La température de partie avant (℃) | -30℃~70℃ | |||
Réponse en fr3quence (kilohertz) | 0~10KHz | |||
Source d'énergie | DC-24V | |||
Tension de production maximum | Probablement DC-22V | |||
Longueur de câble de Prode | 1mm | |||
Longueur de câble de système | Câble length=5mm±10% ou 9mm±10% du câble length+Expansion de sonde |
