Lieu d'origine: | La Chine |
Nom de marque: | OEM |
Numéro de modèle: | ZHJ-3D |
Quantité de commande min: | 1 jeu |
---|---|
Détails d'emballage: | Emballage de boîte en bois |
Délai de livraison: | 15 jours après la signature du contrat |
Conditions de paiement: | T/T. |
Capacité d'approvisionnement: | 1000sets |
Surligner: | appareils de mesure électroniques,capteur de vitesse de turbine |
---|
Principe de fonctionnement
La sonde basse fréquence de vibration de ZHj-3D est une sonde d'inertie. Elle peut transformer des signaux de vibraton en signaux électriques utilisant le principe nagnetic d'induction. Elle se compose principalement du circuit magnétique, matière d'inertie, atténuant le ressort et d'autres componebts. Il y a un aimant rigidement fixe à l'intérieur de la coquille de sonde, et matière d'inertie (bobine compoent) accrochant sur la coquille par le composant de ressort. Au délai de fonctionnement, cette sonde sera fixe sur une machine, comme la vibration de machine, si la sonde est dans sa plage de fréquence, là sera mouvement relatif entre l'aimant d'american national standard de bobine, il love coupera les lignes magnétiques, et produit d'une tension iductive, cette tension est proportionnel au taux de vibration de l'objecte qui est mesuré, après le traitement intégral à ce signal, nous obtiendra le signal de déplacement.
Paramètres techniques
gamme de la réponse 1.Frequency : 0.5Hz~200Hz (- 3db)
2.Sensitivity : 8mV/μm±5%, 5mV/μm±5%, 4mV/μm±5% (réglable avec le requiriement de l'utilisateur)
gamme 3.Measuring : ±1mm (±2mm, ±3mm)
4.Linearity : ≤2%
tension de la production 5.Maximum : 8V (crête simple)
la température 6.Environmental : -30℃~80℃ (hygrométrie : ≤90%)
metheds 7.Measuring : veritcal, horizontal
tension 8.Power : ±12V

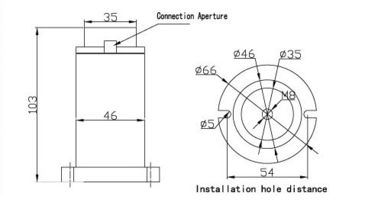

9.Installation : 2 vis sur un cercle Φ56
dimension 10.External : 66mm (longueur) ×103mm (wigth)
