Système de surveillance de vibration et d'analyse de panne

JM-B-6E Sur-lineVibration le système d'analyse de surveillance et de panne

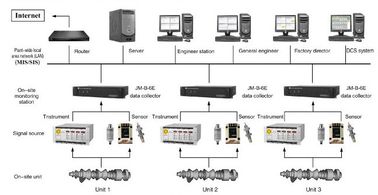

Le système inclut le collecter intelegent de données, l'ordinateur niveau d'analyse (station engneering), le logiciel système d'analyse de surveillance et de panne, et le système de réseau.

Le collcter de données de JMB-B-6Eintelegent est employé pour l'acpuisition, le stockage de données et le traitement préparatoire de fieldsignal. Chaque collecter intelegent de données a deux entrées de phase de mutuel-support et 8vibration ou entrées analogiques. Accoring au thenumber des points measuning exigés de l'équipement, collecter intelegent de plusieurs données a pu être employé.

L'ordinateur niveau (station d'ingénierie) a un système de grande capacité de mémoire interne. C'est équipement de surveillance d'état courant de responsiblefor, analyse de vibration, base de données historique et gestion de la mémoire externe, analysiscapabilities de défaut.

Le logiciel système d'analyaia de surveillance et de défaut est couru sur l'ordinateur niveau (station d'ingénieur). Ce peut être surveillance d'état d'équipement, analyse de vibration, gestion de bases de données, faultdiagnosis, équilibrage de mouvement et communications courus de réseau.

Des unités de collecte de données d'Intelegent et les stations d'ingénierie sont reliées par Ethermet, en même temps la station d'ingénierie peut conecte au réseau de MIS/SIS par un commutateur, qui est pour aider la direction tplant et l'équipage tachnical à l'opportun connaissent les conditions d'opération de l'équipement et pour prendre la décision de scientifiv.

caractéristiques du système

conception de système 1.Open

JM-B-6E a des idées d'une conception de système entièrement ouvert, sable modulaire de matériel des systèmes que logiciels sont conçus selon des besoins de l'utilisateur de configuration flexible.

Bonne évolutivité, il est facile d'augmenter le système selon le nombre de cibles de surveillance et le canbe d'objet de surveillance augmenté d'un équipement simple aux signaux multiples d'equipment.monitoring peut être augmenté seulement du paramètre de vibration aux paramètres de processus et à d'autres paramentrs.

Il peut easyily communiquer avec le système informatique de centrale (DCS, mis, SIS) et le partage des informations d'achineve

A basé un tachnology d'Internet/intranet pour faciliter l'utilisation de LAN existant, WAN et des aresources de réseau téléphonique un état d'unités niveau de l'usine surveillant le centre du réseau peuvent être établis.

fonctions système

surveillance 1.Real-time et alarme

Équipement de surveillance axial en temps réel de vibration, vibration de tuile, vitesse, displacement.state de defference d'expansion.

Le complot de barre de paramètres d'opération d'équipement et la simulation d'équipement diagram.

Fréquence de passage de vibration d'Epuipment disply.

Piont de mesure de moniteur de la tendance plot.optional de magnitute de vibration de tendance de changement d'amplitude de vibration.

Temps et affichage tournant de vitesse.

Affichage fonctionnant de sttus d'Equipement.

Fonction à deux étages d'alarme pour chaque signal de vibration, statut de canal en temps réel d'alarme diaply, rouge pour l'alarme, jaune pour le danger.

Recognization de statut de signal de contorl de phase.

stockage de données 2.Historical

Des formes de vague de signal de données dynatic de jour en jour de vubration d'équipement et les caractéristiques importantes des données de vibration seront stockées.

Automatiquement enregistrant les formes de vague et les vibrationcharactors originaux, selon le taux tournant de changement de vitesse, quand l'équipement est vitesse perdante de gainingor (commençant ou s'arrêtant), pour établir un libraryof important de données l'équipement.

Les données-caractères de vibration stockées par chaque canaux comprenant :

Passez le frequencemagnitute, tension d'intensité/espace (les sondes de courant de Foucault)

grandeur 1/2X, 1X, 2X et phase harmoniques de l'harmonique 1X.

Les supports des données de fonctionnement et des données hiatorical, permettent pour extraire des données importantes pour l'analyse en différé.

rappel des accidents 3.The et le stockage de dossiers d'alarme

Enregistrant les 100 dernières alarmes, la puissance-offs et reconstituant l'information, y compris le nom des points test de mesure, période d'alarme et disalarm, vitesse tournante, passent la fréquence et alarment le ststus.

Affichage alarmant de liste.

Quand tournant la forme un état ordinaire à un état d'alarme, le système se tournera automatiquement vers un mode d'enregistrement de secours, la densité d'enregistrement d'increasingf, les données-caractères de vibration et les formes de vague originales avant et après que le point d'alarme soit stocké.

copie 4.Statements

Tout le complot de surveillance et d'analyse ont la fonction de prévision.

Données-caractères historiques de vibration, gain et functon perdant d'impression de liste de données de vitesse.

Fonction d'impression de liste d'alarme.

configuration 5.Parameter

fonctions en ligne de confiquration de paramètre.

Fonctions de configuration de l'information de la Manche, inculding : creusez des rigoles le nom, type de sonde, direction de difficulté, pleine valeur de mesure, stockage de rondin d'alarme.

Installation flexible de la surveillance et des paramètres de traçage.

Rapportez les configurations d'impression.

gestion de bibliothèque des données 6.Historical

Des données historiques de vibration pendant les débuts et les bas fermés seront particulièrement contrôlées, elles peuvent être utiles au contrôle de vibration et à l'entretien ctive de pradi.

Rappelant le statut de vibration suring plusieurs débuts et arrêts, peut fournir des complots d'analyse simiar dessus à la ligne système de contrôle.

Par la base de données OUery, extrayant le signe de diagnisis de défaut de vibration, comparant la vibration différente d'équipement pendant les plusieurs le début et les arrêts, une base pour le diagnostic de défaut peuvent être fournis.

La classification de la gestion des données hiatorical (les caractéristiques de waveform.vibration, speeddata de débarquement, alarment les données, l'ect.). Aux enquêtes d'acilitate, à l'affichage, aux déclarations d'impression et aux fonctions.

analyse de la panne 7.Viration

Le système de JM-B-6E a le statut passager d'équipement et les fonctions en temps réel d'analyse de vibration de staus d'alarme. Il y a le type douze de complots de données de vibration : les barres, liste de données, données de domaine de temps tracent, complot de spectrue, complot de trace d'axi, portier prévoit, complot d'analyse de tendance, tracé polaire, carte d'enjeu, fallsplot, le 2D hoospecttum, complot de centre d'axi.

Configuration en ligne de paramètre de Suppporting.
