Dispositifs de protection précis de basse tension, contrôleur automatique de compensation de phase de puissance réactive

Dispositifs de protection précis de basse tension, contrôleur automatique de compensation de phase de puissance réactive

Description générale

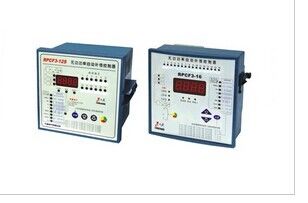

Le contrôleur compensateur distingué par phase automatique de puissance réactive de la série RPCF3 a tous les avantages des séries de RPCF, en attendant cet échantillon de contrôleur les signaux de la tension, et courant de trois phases respectivement, il évitera le mètre de variété enregistrant rapidement ou tournant inversement même si le facteur de puissance a été compensé entièrement dans le système non équilibré triphasé.
Caractéristiques de fonction
1. Sur la base de la puissance réactive de vague fondamentale de 3 phases, calculez la puissance réactive d'être branché, il peut éviter de commuter le choc de toutes les formes, il peut exactement montrer le facteur de puissance du système
avec la vague harmonique.
2. Exactitude élevée de mesure, portée large d'affichage
3. Facteur de puissance de général d'affichage en temps réel et vague fondamentale PF
4. Affichage de temps réel respectivement tension de 3 phases, courant, puissance active, puissance réactive, puissance apparente
5. Des genres du total 12 de production de codage peuvent être choisis
6. 6 genres de programmes peuvent être choisis par l'utilisateur (distribution les no. de circuit de compensation d'entreprise, ou la compensation respective)
7. 16 circuits de production au maximum
8. Interface amicale humaine, opération commode
9. Le divers arrangement de contrôle peut être ajusté digitalement, directement et facilement.
10. Les opérations automatiques et manuelles, deux modes ont fourni.
11. Au-dessus de la tension et de la protection absente de tension assurées.
12. Données non perdues même si la puissance s'est arrêtée.
13. Résistance d'entrée actuelle de signal ≤0.01Ω
14. Facteur de puissance compensateur capable être ajusté : 0,70 lag~0.7 en avant.
Paramètre technique principal
1. tension locale évaluée : AC220V×3
2. courant fonctionnant évalué : 5A
3. fréquence fonctionnante évaluée : 45-65Hz
4. facteur de puissance montré : retard 0,001 en avant 0,001
5. puissance réactive mesurée : 0-9999Kvar
6. puissance active mesurée : 0-9999KW
7. puissance apparente mesurée : 0-9999KVA
8. protection absente de tension : AC180V
9. capacité de contact de production : C.A. 220V 7A
10. sensibilité : 20mA
11. mode d'affichage : 4 chiffre LED rouge
. consommation 12 totale : 10VA
13. Taille d'ensemble : 144mm×144mm ou 122mm×122mm
14. Taille de trou d'ouverture : 138mm×138mm ou 113mm×113mm
15. Mode de support : support embrochable par la vis de fil ou le support inverse de chemin de fer

Programmes de compensation (exemple de RPCF3-12Sas)
