Surligner: | dispositifs de protection électriques,contacteur d'alimentation CC |
---|
dispositifs de protection micro de la basse tension 16-Digit, contrôleur automatique de compensation de puissance réactive
Description générale

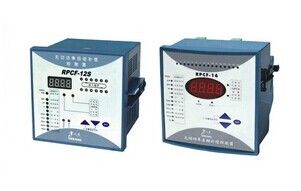

Le contrôleur automatique de compensation de puissance réactive de série de RPCF, basé sur le processeur micro de 16 chiffres, adoptent la progression de Fourier décomposent l'arithmétique, pour obtenir à puissance des données de vague fondamentale, le contrôleur particulièrement utilisé pour compenser la puissance réactive dans le système d'alimentation avec la source de vague harmonique. Tous les composants sont de technologie de support extérieur, soudure regurgitant, inspection à plusieurs étages, ceux-ci feront tous les contrôleurs de RPCF travaillent solidement et sûrement. Le type de RPCFC a RS485 le port, protocole standard. Il peut être employé comme mètre de réseau.
Caractéristiques de fonction
1. Sur la base de la puissance réactive de vague fondamentale, calculez la puissance réactive d'être branché, il peut éviter de commuter le choc de toutes les formes, il peut exactement montrer le facteur de puissance du système
avec la vague harmonique.
2. Exactitude élevée de mesure, portée large d'affichage.
3. Facteur de puissance de général d'affichage en temps réel et vague fondamentale PF.
4. Affichage en temps réel les taux de déformation de tension et de courant.
5. Des genres du total 12 de production de codage peuvent être choisis.
6. 16 circuits de production au maximum.
7. Interface amicale humaine, opération commode.
8. Le divers arrangement de contrôle peut être ajusté digitalement, directement et facilement.
9. Opérations automatiques et manuelles, deux modes fournis.
10. Au-dessus de la tension et de la protection absente de tension assurées.
11. Protection contre le superscale de la tension de vague harmonique.
12. Données non perdues même si la puissance s'est arrêtée.
13. Résistance d'entrée actuelle de signal ≤0.01Ω.
14. Fonction de communication ((MODBUS-RTU RS485) fournie.
15. Facteur de puissance compensateur capable être ajusté : 0,70 lag~0.7 en avant.
Paramètre technique principal
1. tension locale évaluée : 380V, 220V, 110V±10%
2. courant fonctionnant évalué : 5A
3. fréquence fonctionnante évaluée : 45-65Hz
4. facteur de puissance montré : retard 0,001 en avant 0,001
5. puissance réactive mesurée : 0-9999Kvar
6. puissance active mesurée : 0-9999KW
7. protection absente de tension : AC300V ou C.A. 180V
8. capacité de contact de production : C.A. 220V 7A
9. sensibilité : 20mA
10. mode d'affichage : 4 chiffre LED rouge
11. consommation totale : 10VA
12. Taille d'ensemble : 144mm×144mm ou 122mm×122mm ou 170mm×110mm
13. Taille de trou d'ouverture : 138mm×138mm ou 113mm×113mm ou 162mm×102mm
14. Mode de support : support embrochable par la vis inverse de fil ou railwaymounting.
15. portée d'arrangement de valeur :
a) Opération automatique/manuelle automatique/manuelle
b) Facteur de puissance 0.70ind-0.70cap
c) retard de changement 2-200 S
d) condensateur déchargeant la durée 0-480 s
e) au-dessus de tension secteur 400-450V (tension tension de phase : 230-265V)
f) taux 0.1-30.0% de déformation
g) Rapport 50-4000/5 de transformation de CT
h) C1 capacité 0.1-100.0Kvar
i) Code de production Pr-01-12
j) Circuits de production 1-16 circuits
k) adresse 1-255 de communication
l) vitesse 4800,9600,19200,115200 de communication
