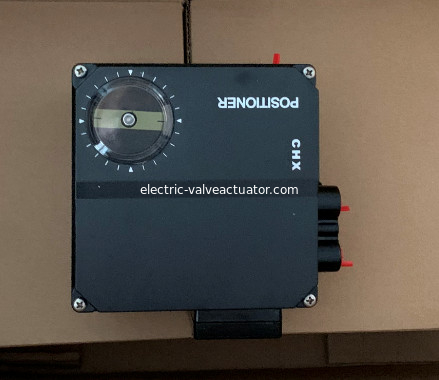

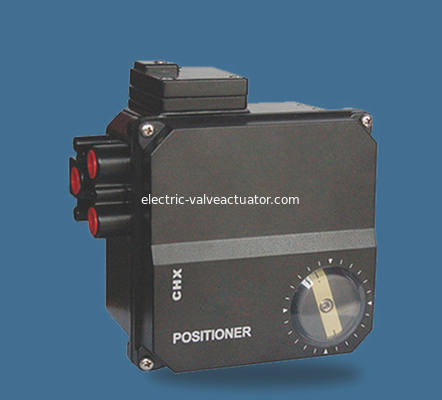

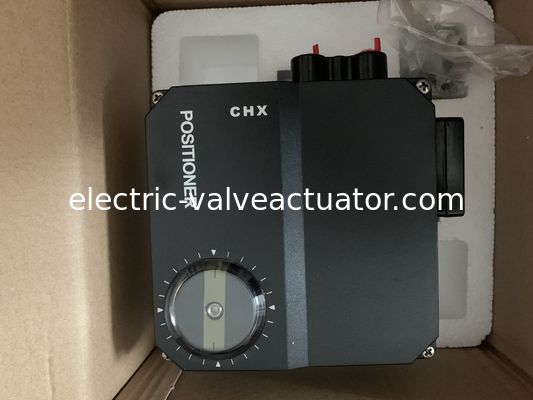

alliage d'aluminium électrique du positionneur IP66 CHX-724 de valve de C.C 20mA

POSITIONNEUR ÉLECTROPNEUMATIQUE électrique du positionneur CHX-724 du positionneur NE724/SI CHX de valve

Le positionneur électrique de la valve Chx700 convertit le signal de C.C 4-20mA du port de régulateur ou d'ordinateur E/S en force aérodynamique, et conduit la vanne de régulation par le cylindre temporaire à simple effet ou double pour réaliser l'écart angulaire ou le déplacement linéaire. Le contrôle en circuit fermé est réalisé par le système de retour de came, de sorte que la vanne de régulation puisse réaliser l'écart angulaire précis ou le déplacement linéaire proportionnel au signal d'entrée.

- signal d'entrée standard 4 | dc 0 | C.C de 20 mA de 20 mA

- gamme dédoublée 4 | dc 12 | C.C de 12 mA de 20 mA

- impédance 220 Ω± d'entrée 10 Ω

- ° maximum de l'angle 95 de retour

- course droite 20-140mm

- réaction positive et négative de la direction de contrôle

- relations linéaires entre la course et le signal

- pression 0,14 | 0.8MPa d'approvisionnement en gaz

- influence de pression d'alimentation en air < 0,2%/10KPA

- température ambiante - 25 | + ℃ 85

- influence de ℃ du ≤ 0,05% de température ambiante

- catégorie IP54 de protection

- consommation 0.5m3n/h de gaz

Valve de glissière servo assortie avec le φ 4, φ six de déclencheur

Représentation quand la charge de déclencheur est relativement stable :

- ≤ 0,4% de bande morte

- hystérésis < 0,7%

- <± 1% de linéarités

≤ 1% de l'influence de vibration (1.5g – 100Hz)

La coquille du matériel structurel est l'alliage d'aluminium avec le traitement à acide glutamique et le revêtement de pulvérisation électrostatique de poudre sur la surface externe, la couverture est polycarbonate, et les pièces internes sont alliage inoxydable et d'aluminium, qui sont sujettes les matériaux anticorrosion et au traitement technique extérieur.

Interface entrante G1/2 ou M20 point cinq du × un

Φ applicable 5 de câble – φ dix

Interface ZG 1/4" de tuyau d'air

Poids : au sujet de 2.3kg
