Lieu d'origine: | La Chine |
Nom de marque: | CHX |
Numéro de modèle: | positionneur |
Quantité de commande min: | 1 ensemble |
---|---|
Détails d'emballage: | Emballage de boîte en bois |
Délai de livraison: | 15 jours après la signature du contrat |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 1000sets |
signal d'entrée: | C.C 4~20mA | impédance: | 250±15Ω |
---|---|---|---|
protection: | IP66 | Anti-déflagrant: | Exia BT6, Exdm BT6, Exdm CT6 |
Matériel: | Alliage d'aluminium | course: | 10~150mm 0~90° |
Surligner: | Déclencheur électrique de valve de positionneur de CHX,Déclencheur électrique de valve d'alliage d'aluminium,Positionneur électrique de la valve IP54 |

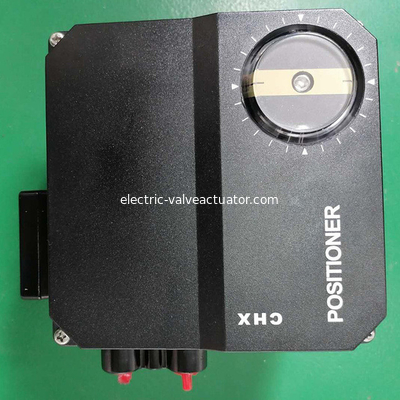

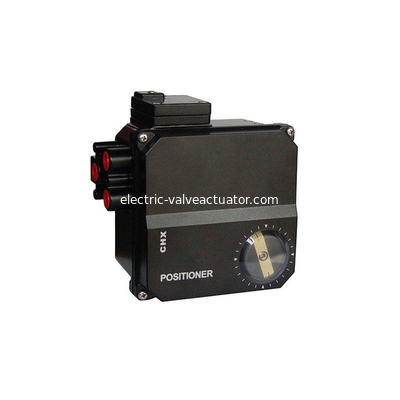

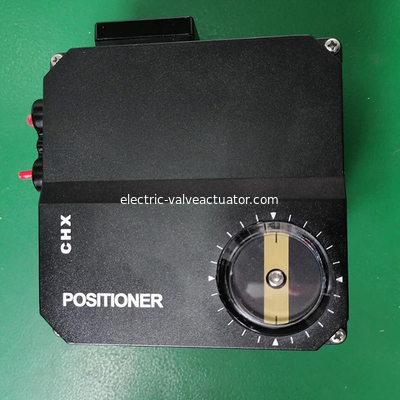

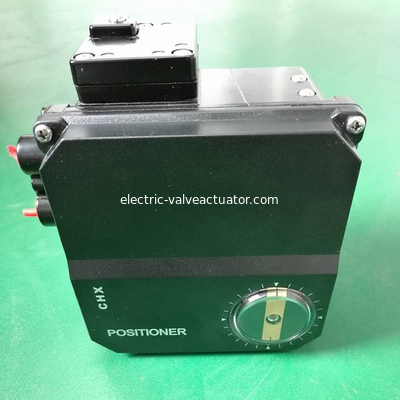

Positionneur électrique CHX-724 du positionneur NES-724 CHX de valve
Le positionneur électrique de la valve Chx700 convertit le signal de C.C 4-20mA du port de régulateur ou d'ordinateur E/S en force aérodynamique, et conduit la vanne de régulation par le cylindre temporaire à simple effet ou double pour réaliser l'écart angulaire ou le déplacement linéaire. Le contrôle en circuit fermé est réalisé par le système de retour de came, de sorte que la vanne de régulation puisse réaliser l'écart angulaire précis ou le déplacement linéaire proportionnel au signal d'entrée.
- signal d'entrée standard 4 | dc 0 | C.C de 20 mA de 20 mA
- gamme dédoublée 4 | dc 12 | C.C de 12 mA de 20 mA
- impédance 220 Ω± d'entrée 10 Ω
- ° maximum de l'angle 95 de retour
- course droite 20-140mm
- réaction positive et négative de la direction de contrôle
- relations linéaires entre la course et le signal
- pression 0,14 | 0.8MPa d'approvisionnement en gaz
- influence de pression d'alimentation en air < 0,2%/10KPA
- température ambiante - 25 | + ℃ 85
- influence de ℃ du ≤ 0,05% de température ambiante
- catégorie IP54 de protection
- consommation 0.5m3n/h de gaz
Valve de glissière servo assortie avec le φ 4, φ six de déclencheur
Représentation quand la charge de déclencheur est relativement stable :
- ≤ 0,4% de bande morte
- hystérésis < 0,7%
- <± 1% de linéarités
≤ 1% de l'influence de vibration (1.5g – 100Hz)
La coquille du matériel structurel est l'alliage d'aluminium avec le traitement à acide glutamique et le revêtement de pulvérisation électrostatique de poudre sur la surface externe, la couverture est polycarbonate, et les pièces internes sont alliage inoxydable et d'aluminium, qui sont sujettes les matériaux anticorrosion et au traitement technique extérieur.
Interface entrante G1/2 ou M20 point cinq du × un
Φ applicable 5 de câble – φ dix
Interface ZG 1/4" de tuyau d'air
Poids : au sujet de 2.3kg
