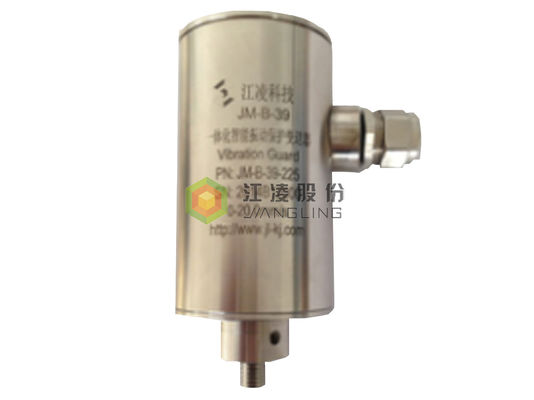

Émetteur RS485 JM-B-39 de protection de vibration d'IP66 30Vdc

JM-B-39 a intégré l'émetteur intelligent de protection de vibration

一, général

JM-B-39 a intégré l'émetteur intelligent de protection de vibration est intégrée, intelligent, émetteur de protection de vibration de haut-protection. Il peut fournir la sortie actuelle de signal de 4-20 mA, qui est proportionnelle à la vitesse de vibration ou à l'amplitude du buisson de rapport ou siège de rapport des machines rotatives. En même temps, il peut également fournir la sortie à deux niveaux de sortie de commutateur, de signal de TDM, etc. Il rassemble automatiquement des signaux de vibration sur la machine et emploie les signaux analogues convertis dans des systèmes de PLC, de DCS et de DEH, etc.

二, fonction

1. Avec un niveau élevé d'intelligence, l'arrangement de paramètre réalise l'opération de conseil.

2. Il est fortement intégré, facile à installer et corriger, approprié à la surveillance en ligne à long terme, et n'exige pas l'entretien sur place.

3. Principalement mesuraient la vibration des machines rotatives (IE, vibration de tuile).

4. Sortie secondaire de commutateur d'alarme.

5. Avec la sortie analogique 4-20mA actuelle.

6. Avec la sortie d'interface de TDM.

7. Placez l'alarme et les valeurs dangereuses arbitrairement.

8. Avec la fonction d'auto-test.

9. Avec la fonction à verrouillage automatique d'alarme.

10. Avec des fonctions automatiques de mémoire et de question de grande valeur.

11. Il convient pour l'usage dans les sites exigeant la protection d'explosion et la protection élevée.

三, paramètres techniques

1. mode d'affichage : Affichage numérique de tube de LED

2. canal de mesure : simple canal

3. chaîne de mesure : 0 | 20.0mm/s (défaut), 0 | 100.0mm/s peut être adapté aux besoins du client dans la portée

4. sensibilité : 0,0 à 20,0 mm/s (défaut) ±5%, RMS à bande large (moyenne carrée de racine)

[4mA est égal à 0,0 mm/s et 20mA est égal à 20,0 mm/s (défaut)]

5. exactitude de mesure : ±1%FS @25℃

6. plage de fréquence : 10Hz | 1KHz

7. port de sortie : (1) sortie actuelle : 4~20mA (charge ≤1KΩ)

(2) sortie secondaire de commutateur : 2A 30VDC ou 0.5A 125VAC

sortie de connecteur (de 3) TDM

(sortie d'interface de communication 4) RS485 (facultative)

8. la température fonctionnante : - 25℃ | +70℃

9. alimentation d'énergie : 18 | 30 volts continu (24Vdc typique)

niveau 10.Protection : IP66

consommation 11.Power : <> 8W

12.Weight : 0,5 kilogrammes

13.Dimension : 60 millimètres (diamètre) de × 113 millimètre (H)

14.Material : Solides solubles

fil 15.Mounting : Trou M10 fileté interne

四, guide d'ordre :

Numéro d'ordre.	Chaîne A de mesure	Montage du scew B	Augmentez le câble C
JM-B-39-	1 : 10.0mm/s 2 : 20.0mm/s * 3 : 40.0mm/s 4 : 50.0mm/s 5 : 25.0mm/s 6 : 30.0mm/s n : condition spéciale	1 : M10×1.0×10 (L) 2 : M10×1.5×10 (L)* n : condition spéciale	1 : armature en métal de 2m 2 : armature en métal de 5m armature en métal du 3h10 m armature en métal de 4:2m non 5 : 5m aucun métal protégeant * armature en métal du 6h10 m non n : condition spéciale

Note : Les conditions spécifiques devraient être données pour la sélection modèle spéciale
