Lieu d'origine: | La Chine |
Nom de marque: | OEM |
Numéro de modèle: | ZW32-12 |
Quantité de commande min: | 1 ensemble |
---|---|
Détails d'emballage: | Emballage de boîte en bois |
Délai de livraison: | 15 jours après la signature du contrat |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 1000sets |
Charge de contact: | Puissance faible, puissance élevée | Taille: | Miniature |
---|---|---|---|
Type: | Disjoncteur de vide | Nom: | Interrupteur de circuit de vide |
Surligner: | ZW32-12,interrupteur de circuit du vide 12KV |
ZW32-12, disjoncteur du vide zw32, disjoncteur du vide zw8, disjoncteur à haute tension de vide de porte
Description générale

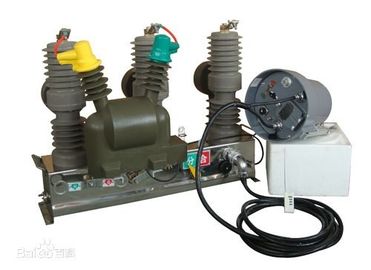

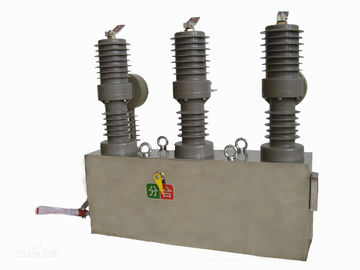

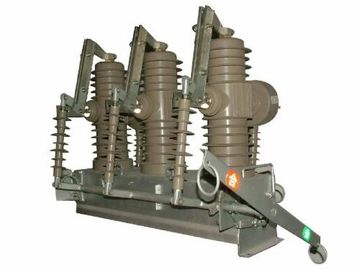

Le disjoncteur à haute tension extérieur de vide de la série ZW32-12 est habitué dans le système d'alimentation de trois phases d'AC50Hz, la tension 10-12KV, pour commuter le courant "Marche/Arrêt" de chargement, il a la fonction de la surcharge et du court-circuit de protection, rencontrant la condition du contrôle et la mesure, réalisation à télécommande et la surveille et ainsi de suite, il s'applique pour protéger et commander la distribution sur le système de la sous-station, des entreprises industrielles, et de la commutation fréquente dans le réseau rural.
Article | Description | Unité | Données | |
1 | Tension évaluée | Kilovolt | 12 | |
2 | Niveau évalué d'isolation | tension de tenue 1min (sèche) | Kilovolts | 42 |
tension de tenue 1min (humide) | 34 | |||
Tension de tenue de tension de choc de foudre (crête) | 75 | |||
3 | Courant évalué | A | 630 400 200 | |
4 | Courant évalué de coupure sur court-circuiter | KA | 20 16 12,5 | |
5 | Ordre évalué d'opération | OC-0.3s-CO-180S-CO | ||
6 | Temps de circuit ouvert du courant court évalué d'abandon scolaire | Périodes | 30 | |
7 | Court-circuit évalué faisant le courant | KA | 50 | |
8 | Courant maximal évalué de tenue | |||
9 | Courant court-circuitant évalué de tenue | KA | 20 | |
10 | Durée évaluée de court-circuit | S | 4 | |
11 | Temps d'ouverture (voyage de shunt) | Tension maximum d'opération | Mme | 15~50 |
Tension évaluée d'opération | ||||
Tension minimale d'opération | 30~60 | |||
12 | L'heure exacte | Mme | 25~50 | |
13 | Temps de rupture total | ≤100 | ||
14 | Temps courbant | ≤20 | ||
15 | La vie mécanique | Périodes | 10 000 | |
16 | Puissance d'entrée évaluée de moteur de storge d'énergie | W | 40 | |
17 | Tension évaluée d'opération et tension évaluée de circuit secondaire | V | DC220 110 24 | |
AC220 110 24 | ||||
18 | Tome de stockage de l'énergie sous la tension évaluée | S | ≤10 | |
19 | Libération de surintensité | Courant évalué | A | 5 |
La catégorie d'exactitude du courant de déclenchement | % | ±10 |
Paramètres techniques principaux
Taille d'ensemble et d'installation
