| Lieu d'origine: | La Chine |
| Nom de marque: | MEAN WELL |
| Numéro de modèle: | SE-100-24 |
| Quantité de commande min: | 2 ensembles |
|---|---|
| Détails d'emballage: | Emballage de boîte en bois |
| Délai de livraison: | 15 jours après la signature du contrat |
| Conditions de paiement: | T/T. |
| Capacité d'approvisionnement: | 1000sets |
| modèle: | SE-100-24 | TENSION CONTINUE: | 24V |
|---|---|---|---|
| gamme actuelle: | 4.5A | TENSION ADJ. RANGE: | 22,8 | 26.4V |
| Surligner: | dispositifs de protection électriques,contacteur d'alimentation CC |
||

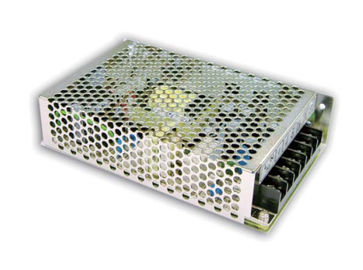

C.A. à sortie unique de SE-100-24 original 24V/4.5A à l'alimentation d'énergie de haute puissance de commutation de C.C
Caractéristiques :
| MODÈLE |
SE-200- 3,3 |
SE-200 -5 |
SE-200- 7,5 |
SE-200-12 | SE-200-15 |
SE-200- 24 |
SE-200- 27 |
SE-200- 36 |
SE-200- 48 |
|
|
SORTIE |
TENSION CC | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 27V | 36V | 48V |
| GAMME ACTUELLE | 0 | 40A | 0 | 40A | 0 | 27A | 0 | 17A | 0 | 14A | 0 | 8.8A | 0 | 7.8A | 0 | 5.9A | 0 | 4.4A | |
| COURANT ÉVALUÉ | 40A | 40A | 27A | 17A | 14A | 8.8A | 7.8A | 5.9A | 4.4A | |
| PUISSANCE ÉVALUÉE | 132W | 200W | 202.5W | 204W | 210W | 211.2W | 210.6W | 212.4W | 211.2W | |
| ONDULATION et BRUIT (maximum) Note.2 | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 200mVp-p |
240mVp - p |
240mVp - p |
|
| TENSION ADJ. RANGE | 2.97~3.7V | 4,5 | 5.6V | 6 | 9V | 10~13.5V | 13,5 ~18V | 20 | 26.4V | 26 | 32V | 32 | 40V | 41 | 56V | |
|
TOLÉRANCE DE TENSION NOTE.3 |
2,0% | 2,0% | 2,0% | 1,0% | 1,0% | 1,0% | 1,0% | 1,0% | 1,0% | |
| LIGNE RÈGLEMENT | 0,5% | |||||||||
| RÈGLEMENT DE CHARGE | 1,5% | 1,0% | 1,0% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | |
| INSTALLATION, TEMPS DE MONTÉE NOTE.5 | 1000ms, 50ms/230VAC 1000ms, 50ms/115VAC au chargement complet | |||||||||
| RETARDEZ le TEMPS (le type.) | 20ms/230VAC 16ms/115VAC au chargement complet | |||||||||
|
ENTRÉE |
GAMME DE TENSION | 90 | 132VAC/180 | 264VAC par commutateur 254 | 370VDC | ||||||||
| PLAGE DE FRÉQUENCE | 47 | 63Hz | |||||||||
| EFFICACITÉ (type.) | 75% | 79% | 82% | 85% | 85% | 87% | 88% | 89% | 89% | |
| COURANT à C.A. (type.) | 4.5A/115VAC 2.5A/230VAC | |||||||||
| COURANT d'IRRUPTION (type.) | 40A/115VAC 55A/230VAC | |||||||||
| COURANT DE FUITE | <3> | |||||||||
|
PROTECTION |
AU-DESSUS DE LA CHARGE | 105 | de puissance de sortie évalué de 150% | ||||||||
| AU-DESSUS DE LA TENSION | 3,8 | 4.6V | 5,75 ~6.75V | 9,4 | 10.9V | 13,8 ~16.2V | 18 | 21V | 27,6 ~32.4V | 33,7 ~39.2V | 41,4 ~46.8V | 57,6 ~67.2V | |
| AU-DESSUS DE LA TEMPÉRATURE | 100 10 (RTH2) détectent dessus la température ambiante intérieure | |||||||||
|
ENVIRONNEMENT |
LA TEMPÉRATURE FONCTIONNANTE. | -20 | +50oC (référez-vous à la charge de sortie sous-sollicitant la courbe) | ||||||||
| HUMIDITÉ FONCTIONNANTE | 20 | Rhésus de 90% sans condensation | |||||||||
| LA TEMPÉRATURE DE STOCKAGE., HUMIDITÉ | -20 | +85oC, 10 | RHÉSUS de 95% | |||||||||
| LA température. COEFFICIENT | 0.03%/oC (0 | 50oC) | |||||||||
| VIBRATION | 10 | 500Hz, 2GY, haches de Z | |||||||||
|
SÉCURITÉ &EMC (note 4) |
NORMES DE SÉCURITÉ | UL60950-1 approuvé | ||||||||
| TENSION DE TENUE | I/P-O/P : 3KVAC I/P-FG : 1.5KVAC O/P-FG : 0.5KVAC | |||||||||
| RÉSISTANCE D'ISOLEMENT | I/P-O/P, I/P-FG, O/P-FG : Rhésus de 100M Ohms/500VDC/25/70% | |||||||||
| CONDUCTION ET RAYONNEMENT D'IEM | La conception se rapportent à EN55022 (CISPR22) Class A | |||||||||
|
SME IMMUNITÉ |
Conception | |||||||||
| D'AUTRES | Moyenne des temps de bon fonctionnement | 271.9K heures MIL-HDBK-217F minimal (25) | ||||||||
| DIMENSION | 215*115*50mm (L*W*H) | |||||||||
| EMBALLAGE |
0.93Kg ; 12pcs/12Kg/0.92CUFT |
|||||||||
Spécifications mécaniques (dans le millimètre)
