IEC 61850-9-2 transformateur relais auxiliaire pour enregistreur de protection mécanique 1024

Relais auxiliaire de transformateur du CEI 61850-9-2 pour l'enregistreur mécanique 1024 de protection

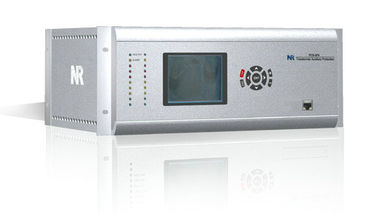

Le relais PCS-974 assure la protection mécanique pour des réservoirs de transformateur. La source de protection mécanique peut être conçue des quantités non électriques, telles que le gaz, la température d'huile, la température de enroulement, la pression et le niveau d'huile. Elle reçoit les entrées mécaniques du réservoir de transformateur et publie la commande de déclenchement ou d'alarme avec ou sans à retard de temps. Les entrées mécaniques utilisent les entrées avec la grande puissance de collecte au lieu des entrées binaires communes.

Protection et surveillance
Protection mécanique (26 : huile et la température d'enroulement ; 63 : gaz, pression ; 71 : niveau d'huile ; etc.). Auto-diagnostique. Surveillance de puissance auxiliare. Enregistreur d'événement comprenant les disques 1024 de perturbation, 1024 événements binaires, événements 1024 de surveillance et 1024 rondins fonctionnants.

Communication

Deux ports 10Base-T/100Base-TX (RJ45) et deux ports 100Base-FX facultatifs avec le CEI 61850-8-1 MMS et OIE

pour le message, le CEI 60870-5-103 au-dessus du TCP/IP ou le DNP non-temps-critique 3,0.
Deux ports de l'arrière RS-485 avec le CEI 60870-5-103.
Six ou huit ports 100Base-FX avec la valeur de échantillonnage du CEI 61850-9-2 et OIE pour le message critique en termes de temps.
Un port de l'arrière RS-485 pour la synchronisation d'horloge.
Un port de l'arrière RS-232 pour l'imprimante.
1 port de la plaque avant RJ45 pour examiner et placer.
Synchronisation d'horloge par l'intermédiaire de pulsation par seconde, d'IRIG-B et de SNTP.
