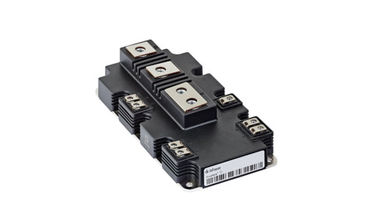

Module des véhicules à moteur d'Infineon IGBT, convertisseurs FF1200R12IE5 de module de la puissance élevée IGBT

Name: Module des véhicules à moteur d'Infineon IGBT, convertisseurs FF1200R12IE5 de module de la puissance élevée IGBT
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: FF1200R12IE5
Price: 210.00 USD
Availability: InStock

Nom De Marque:	Infineon
Numéro De Modèle:	FF1200R12IE5
Quantité De Produit:	1 jeu
Conditions De Paiement:	T/T.
Capacité à Fournir:	1000sets

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

VCES:

1200V

Nom d'IC:

1200A

ICRM:

2400A

Détails d'emballage:

Emballage de boîte en bois

Capacité d'approvisionnement:

1000sets

Mettre en évidence:

module d'igbt de puissance élevée

module d'igbt d'eupec

Description du produit

Infineon Technologies Automotive IGBT Modules Convertisseurs haute puissance FF1200R12IE5 Entraînements moteur

Applications typiques
• Convertisseurs haute puissance
• Entraînements de moteur
• Systèmes UPS

Caractéristiques électriques
• Température de fonctionnement étendue T vj op
• Haute capacité de court-circuit
• Robustesse inégalée
• T vj op = 175 ° C
• Trench IGBT 5

Caractéristiques mécaniques
• Package avec CTI> 400
• Haute densité de puissance
• Haute puissance et capacité de cycle thermique
• Lignes de fuite et distances de sécurité élevées

IGBT Inverter
Valeurs nominales maximales

Tension collecteur-émetteur	Tvj = 25 ° C	VCES	1200	V
Courant continu de collecteur de CC	TC = 80 ° C, Tvj max = 175 ° C	IC nom	1200	UNE
Courant de collecteur de crête répétitif	tP = 1 ms	ICRM	2400	UNE
Tension de crête de l'émetteur-porte		VGES	+/- 20	V

Valeurs caractéristiques min. typ. max.

Tension de saturation collecteur-émetteur	IC = 1200 A, VGE = 15 V Tvj = 25 ° C IC = 1200 A, VGE = 15 V Tvj = 125 ° C IC = 1200 A, VGE = 15 V Tvj = 175 ° C	VCE sat		1,70 2,00 2,15	2,15 2,45 2,60	VVV
Tension de seuil de porte	IC = 33,0 mA, VCE = VGE, Tvj = 25 ° C	VGEth	5,25	5,80	6,35	V
Charge de porte	VGE = -15 V ... +15 V, VCE = 600 V	QG		5,75		μC
Résistance de porte interne	Tvj = 25 ° C	RGint		0,75		Ω
Capacité d'entrée	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	Cies		65,5		nF
Capacité de transfert inverse	f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V	Cres		2,60		nF
Courant de coupure collecteur-émetteur	VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C	ICES			5,0	mA
Courant de fuite de porte-émetteur	VCE = 0 V, VGE = 20 V, Tvj = 25 ° C	IGES			400	n / a
Temps de retard à l'enclenchement, charge inductive	IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C	td sur		0,20 0,23 0,25		μs μs μs
Temps de montée, charge inductive	IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C	tr		0,16 0,17 0,18		μs μs μs
Temps de retard au déclenchement, charge inductive	IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C	td off		0,48 0,52 0,55		μs μs μs
Temps de chute, charge inductive	IC = 1200 A, VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C	tf		0,08 0,11 0,13		μs μs μs
Perte d'énergie par impulsion	IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, di / dt = 6 000 A / μs (Tvj = 175 ° C) Tvj = 125 ° C RGon = 0,82 Ω Tvj = 175 ° C	Eon		80,0 120 160		mJ mJ mJ
Perte d'énergie de désactivation par impulsion	IC = 1200 A, VCE = 600 V, LS = 45 nH Tvj = 25 ° C VGE = ± 15 V, du / dt = 2800 V / μs (Tvj = 175 ° C) Tvj = 125 ° C RGoff = 0,82 Ω Tvj = 175 ° C	Eoff		130 160 180		mJ mJ mJ
Données SC	VGE ≤ 15 V, VCC = 900 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 μs, Tvj = 175 ° C	ISC		4000		UNE
Résistance thermique, jonction à l'étui	IGBT / par IGBT	RthJC			28,7	K / kW
Résistance thermique, boîtier à dissipateur thermique	IGBT / par IGBT λ Pâte = 1W / (m · K) / λgrease = 1W / (m · K)	RthCH		22,1		K / kW
Température dans les conditions de commutation		Tvj op	-40		175	° C
