Lieu d'origine: | Chine |
Nom de marque: | OEM |
Numéro de modèle: | RCS-985T |
Quantité de commande min: | 10 pcs |
---|---|
Prix: | contact |
Détails d'emballage: | Boîte de carton |
Délai de livraison: | 10DAYS |
Conditions de paiement: | T/T. |
Capacité d'approvisionnement: | 500PCS/mois |
Surligner: | panneau de contrôle électrique,panneaux de puissance électrique |
---|

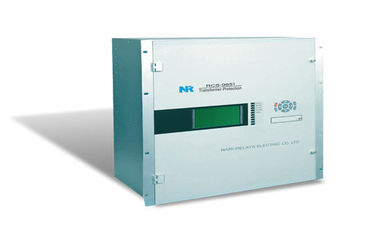

Le relais de désaccord de protection de transformateur de RCS-985T a limité la protection de défaut de terre et la protection thermique de surcharge
Le RCS-985T est une protection performante de transformateur destinée aux applications à transformateurs de démarrage/de réserve et à transformateurs auxiliaires dans des centrales. Cette protection plein-intégrée de transformateur intègre des fonctions de protection, de contrôle et de surveillance pour fournir à des utilisateurs une solution complète, fiable et rentable. Le RCS-985T est entièrement compatible avec la communication du CEI 61850 avec une unité supplémentaire de communication.
Protection et contrôle
Protection différentielle de pourcentage variable de pente (maximum de 7 côtés). (87T)
Protection différentielle non restreinte. (50/87UT)
Protection restreinte de défaut de terre (protection actuelle différentielle de zéro-ordre) sur le côté de HT. (64REF/87G)
Protection restreinte de défaut de terre (protection actuelle différentielle de zéro-ordre) sur le côté A. (64REF/87G) de BT
Protection restreinte de défaut de terre (protection actuelle différentielle de zéro-ordre) sur le côté B. (64REF/87G) de BT
Protection commandée de surintensité de tension sur le côté de HT. (50P/51P)
La tension a commandé la protection directionnelle de surintensité de zéro-ordre sur le côté de HT. (50N/51N/67N)
Protection de surtension de zéro-ordre de Gap sur le côté de HT. (59N)
Protection de surintensité de zéro-ordre de Gap sur le côté de HT. (50N/51N)
La tension a commandé la protection de surintensité des branches sur le côté de BT. (50P/51P)
Protection de désaccord de Polonais. (62PD)
Au-dessus de la protection d'excitation. (24)
Protection thermique de surcharge. (49)
Fonction de refroidissement d'initiation. (49)
changement (OLTC) de robinet de Sur-charge bloquant la fonction pendant la surcharge. (49)
alarme de tension de Zéro-ordre des branches sur le côté de BT. (59G)
Surveillance d'échec de circuit de VT.
Surveillance d'échec de circuit de CT.
Détection de saturation de CT.
Surveillance et doser
Auto-diagnostique.
Surveillance et alarme d'alimentation CC.
Enregistreur d'événement comprenant le changement de 256 statuts des rapports binaires d'entrée, de 64 rapports d'auto-surveillance et de 64 rapports de fonctionnement.
Enregistreur de perturbation comprenant 64 rapports de défaut, et 8 formes d'onde. Le temps record maximal est jusqu'à 15s pour la forme d'onde simple de défaut. (Le format de fichier de l'enregistreur de perturbation est compatible avec le dossier international de COMTRADE.)
Synchronisation d'horloge de GPS : PPS (impulsion par seconde)
Communication
2 ports d'arrière de la communication RS-485 se conforment au protocole du CEI 60870-5-103 ou au protocole de Modbus.
3 ports Ethernet facultatifs se conforment au protocole du CEI 60870-5-103 au-dessus du TCP/IP
