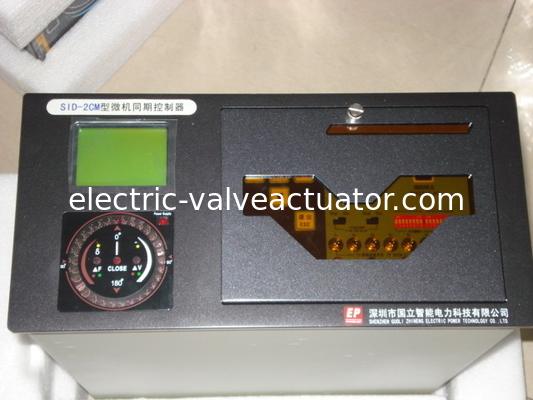

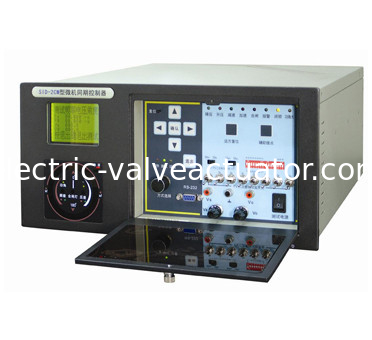

Dispositif de synchronisation de micro-ordinateur à multiplexage par générateur SID-2CM

Fonction principale:

1 Il y a douze canaux à utiliser pour 1-12 unités de générateur d'énergie ou

les lignes électriques en parallèle dans un dispositif, le type et l'attribut de parallélisation peuvent être distingués.

2 Paramètres de réglage: temps d'arrêt; différentiel de tension admissible; valeur de protection contre les surtensions;

valeur admissible de différence de fréquence; coefficient de régulation de fréquence; coefficient de régulation de tension;

angle de puissance admissible;tension nominale du téléviseur entrant et de la barre de bus;angle de phase du téléviseur de la barre de bus;

valeurs de verrouillage de basse tension des deux côtés du point de parallèle; fonctionnement sans tension d' un seul côté ou des deux côtés; fonction de synchroscope; largeur d' impulsion de réglage pour la même fréquence; nom du disjoncteur.

3 Le dispositif peut assurer la première différentielle de phase zéro apparaissant être saisi pendant le différentiel en parallèle

(entre le générateur et la barre d'alimentation ou deux lignes synchrones) et effectuer une mise en parallèle sans choc;

4 L'appareil peut effectuer un parallélisation rapide des générateurs par la façon dont il peut conduire différentiel de fréquence et

différentiel de tension dans la plage admissible selon la théorie du contrôle flou;

5 Lorsque la mise en parallèle commence à la fois seulement si l'angle de puissance et la différence de tension sont inférieurs à

valeurs admissibles lors de la mise en parallèle entre lignes synchrones, sinon, il doit y avoir un signal d'attente,

le dispositif peut distinguer automatiquement s'il s'agit d'une fréquence différentielle ou d'une fréquence identique;

6 L'appareil peut effectuer un auto-test en cours d'exécution en temps opportun et automatiquement, il peut également alarmer et afficher en cas d'erreur;

7 Alarme lorsque le téléviseur est en circuit ouvert et verrouille l'opération de synchronisation et de fermeture sans tension;

8 Une instruction de commande d'accélération peut être donnée automatiquement lorsque la fréquence est identique au cours de l'accélération.

processus de mise en parallèle des générateurs afin d'annuler la condition de fréquence identique.

Le parallèle de l' anti-puissance n' apparaîtra jamais certainement si nécessaire;

L'appareil affichera ces données en temps réel, en mesurant le temps qu'un circuit d'interrupteur prend pour se fermer et le temps qu'il

les huit dernières valeurs de mesure réelles enregistrées dans chaque canal après avoir effectué le parallélisation en

Pour s'assurer de la précision du temps nécessaire à la fermeture de l'interrupteur.

Le temps de fermeture des interrupteurs ne sera pas enregistré lorsqu'il est parallèle à la même fréquence.

10 Les accès de communication et les accords de communication seront fournis entre le dispositif

et l'ordinateur hôte (RS-232, RS-485), afin de satisfaire aux exigences, le dispositif sera admis dans le système DCS.

11 L'appareil peut fonctionner même dans de terribles conditions en raison de ses méthodes de

et des moyens d'isolation stricts sur l' électromagnétique et la photoélectricité;

12 AC ou DC peuvent être utilisés comme alimentation du dispositif et le dispositif peut s'adapter à 48V ∼ 220V AC

ou alimentation en courant continu automatique;

13 Le contrôle et l'essai peuvent être effectués directement sans aucun autre appareil, car le module

la demande est déjà présente dans l'appareil;

14 Un ou les deux côtés peuvent être fermés sans tension selon les instructions de l'ordinateur hôte;

ou les deux côtés sans tension de fermeture de l'interrupteur de fonctionnement du panneau avant..

15 À utiliser comme synchroscope intelligent.

1L'entrée de la tension secondaire du téléviseur des deux côtés du disjoncteur peut être soit une tension de phase, soit une tension de ligne.Les signaux de télévision échantillonnés des deux côtés n'ont pas de base commune à l'intérieur de l'appareil et sont indépendants du fait que la tension secondaire du téléviseur soit ou non une base commune.Chaque point parallèle peut régler l'angle de tension secondaire du téléviseur côté système séparément, sans avoir besoin d'installer des transformateurs d'isolement et des transformateurs d'angle.

2. Toutes les valeurs du commutateur d'entrée (sélection du point parallèle, réinitialisation à distance, démarrage du fonctionnement synchrone, confirmation de la fermeture sans tension d'un seul côté, confirmation de la fermeture sans tension d'air,les contacts auxiliaires du disjoncteur, etc.) sont normalement des contacts en plein air.

3. la quantité de commutateur de sortie (accélération, décélération, boost, fermeture, angle de puissance dépassant la limite, alarme, perte de puissance, etc.)) le signal de commande utilise un petit relais électromagnétique normalement en contact à air ouvert ("perte de puissance" est normalement fermé), avec une capacité de contact de 220V CA, 5A ou 220V CC, 0,5A. Lors de l'utilisation de relais MOSFET sans contact à isolation optique dans le circuit de fermeture, il est de 600V CC, 6A.

4Une interface de communication RS-232 et une RS-485 chacune.

5L'alimentation peut être soit de 110-220 volts AC/DC, avec une consommation d'énergie n'excédant pas 30 volts ampères.

6Résistance à l'isolation: circuit de courant faible à la terre: 500V 50Hz 1 Min

Circuit de courant fort à la terre: 2000V 50Hz 1 min

Entre les circuits électriques forts et faibles: 1000V 50Hz 1 Min

7Environnement de travail: température de travail: -10 °C à 55 °C

Température de stockage: -20 °C à 70 °C

Température relative: pas supérieure à 90%.
