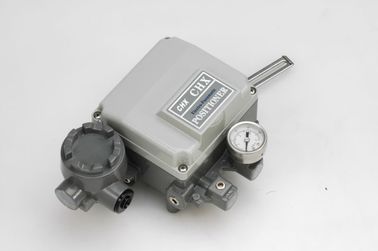

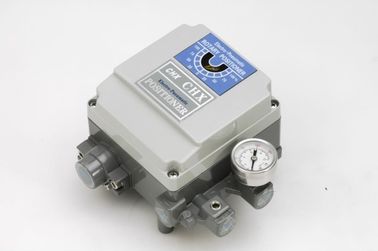

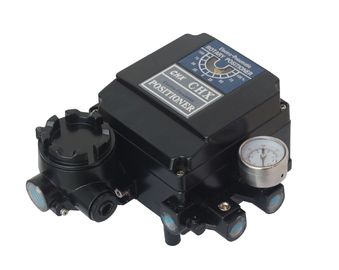

Positionneur électrique de la valve CHX-1000

Le positionneur pneumatique électrique de CHX -1000R est utilisé pour le fonctionnement rotatoire des déclencheurs pneumatiques de soupape rotative à l'aide du contrôleur ou des systèmes de contrôle électriques avec un signal de sortie analogique de 4 à 20 gammes de mA ou de fente

Résumé

Localisateur électrique de la valve CHX-1000 qui est incompatible avec des déclencheurs, et le signal actuel de C.C du reçu 4~20mA du contrôleur ou le système de contrôle, puis le transfert dans la pression atmosphérique quel transfert au déclencheur qui se relient à lui, afin de commander la position de valeur.

Caractéristiques

1. Sans covibration dans 5~200Hz

2. Il peut être facilement converti entre l'action et la réaction directe, l'action simple et la double action

3. Pour les petits déclencheurs qui peuvent être passés en rétrécissant le repère étranglant pour empêcher la vibration

4. Basse consommation d'air, une meilleure économie

5. gamme 1/2 fendue disponible par le changement simple de partie

Paramètre technique
Erreur de base : ±1% (action simple) ; ±2% (double action)
Différence de retour : 1% (action simple), 2% (double action)
Bande morte : 0,4% (action simple), 0,8% (double action)

Voyage évalué : 0~ (10~100) millimètres [déviation angulaire (voyage faisant le coin) 0~ (50°~90°)]

Pression atmosphérique : 0.14~0.55Mpa
Signal d'entrée : 4~20mA.DC (routine) ; 0~10mA.DC, 4~12mA.DC, 12~20mA.DC, 0~5mA.DC, 5~10mA.DC
Pression de production : 0.02-0.5MPa
Consommation de gaz : déclencheur à simple effet : 3L/min (air : 0.14Mpa), déclencheur à double effet : 15L/min (air : 0.55Mpa)
Caractéristique de production : linéaire
Température ambiante : intrinsèquement sécurité 40~+60°C, -20~+60°C antidéflagrant
Hygrométrie : 5%-100%
Type ex (degré) : type antidéflagrant (Exd II BT6), intrinsèquement type I de sécurité (Exia II CT6)
Impédance d'entrée : 4~20mA DC/280 ±10Ω (à 20°C)
0~ 10mA.DC/950 ±30Ω (à 20°C)
Liaison aérienne : ZG1/4
Interface de puissance : Entrée du câble G1/2 pour la série d'ECN - G1/2 (GYB02569u)
Matériel du logement : Procédé du brouillard d'alliage d'aluminium
Taille d'ensemble : déviation angulaire droite du voyage 221×166.5×117.5 (millimètre) 221×166.5×113.5 (millimètre) (length×width×height)
Poids : 2.8Kg
